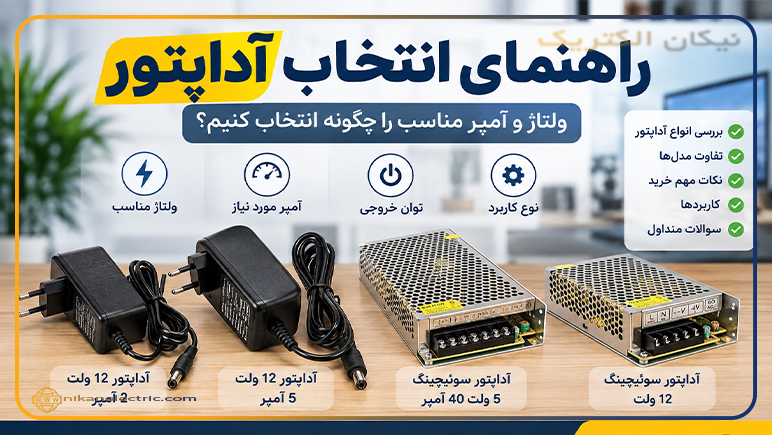

راهنمای انتخاب آداپتور؛ ولتاژ و آمپر مناسب را چگونه انتخاب کنیم؟
انتخاب آداپتور مناسب فقط به پیدا کردن یک فیش مشابه محدود نمیشود. برای اینکه دستگاه الکترونیکی بهدرستی کار کند، ولتاژ، جریان، توان، نوع فیش و قطبیت منبع تغذیه باید با نیاز دستگاه سازگار باشند.
ممکن است دو آداپتور از نظر ظاهر تقریباً یکسان باشند اما یکی 12 ولت 2 آمپر و دیگری 12 ولت 5 آمپر باشد. از طرف دیگر، منابع تغذیهای مانند پاور 5 ولت 40 آمپر یا منبع تغذیه سوئیچینگ 12 ولت برای کاربردهای متفاوت و بارهای سنگینتر طراحی شدهاند.
در این راهنما بررسی میکنیم هنگام خرید آداپتور به چه مشخصاتی باید توجه کنید و تفاوت مدلهای مختلف در چیست.
هنگام انتخاب آداپتور چه مشخصاتی مهم است؟
پیش از خرید آداپتور یا منبع تغذیه، چهار مشخصه اصلی را بررسی کنید:
- ولتاژ خروجی
- حداکثر جریان یا آمپر
- توان خروجی
- نوع فیش یا ترمینال و قطبیت
اگر یکی از این موارد با دستگاه سازگار نباشد، ممکن است وسیله روشن نشود، عملکرد ناپایداری داشته باشد یا در شرایط نامناسب آسیب ببیند.
ولتاژ آداپتور باید با دستگاه مطابقت داشته باشد
اولین مشخصهای که باید بررسی کنید ولتاژ خروجی است.
اگر روی دستگاه عبارت 12V DC درج شده، باید از منبع تغذیه مناسب با خروجی 12 ولت DC استفاده شود. برای دستگاهی که با 5 ولت کار میکند نیز باید منبع تغذیه 5 ولتی انتخاب شود.
بنابراین هنگام تعویض آداپتور، ابتدا اطلاعات روی دستگاه یا آداپتور قبلی را بررسی کنید.
بهطور ساده:
- دستگاه 12 ولتی → منبع تغذیه 12 ولت
- دستگاه 5 ولتی → منبع تغذیه 5 ولت
ولتاژ را نباید فقط بر اساس ظاهر فیش یا اندازه آداپتور حدس زد.
آمپر آداپتور به چه معناست؟
عدد آمپر نشاندهنده حداکثر جریانی است که منبع تغذیه میتواند در اختیار مصرفکننده قرار دهد.
برای مثال:
- 12V 2A یعنی حداکثر 2 آمپر
- 12V 5A یعنی حداکثر 5 آمپر
- 5V 40A یعنی حداکثر 40 آمپر
دستگاه الزاماً تمام ظرفیت درجشده روی آداپتور را مصرف نمیکند. اگر یک وسیله 1 آمپر جریان نیاز داشته باشد، در صورت سازگاری سایر مشخصات میتواند از آداپتور 2 آمپر استفاده کند.
اما اگر دستگاه به 5 آمپر نیاز داشته باشد، آداپتور 2 آمپر ظرفیت کافی برای آن نخواهد داشت.
تفاوت آداپتور 12 ولت 2 آمپر و 5 آمپر
هر دو مدل ولتاژ خروجی 12 ولت دارند، اما ظرفیت جریان آنها متفاوت است.
توان نامی آداپتور 12 ولت 2 آمپر حدود 24 وات است:
12 × 2 = 24 وات
آداپتور 12 ولت 5 آمپر نیز حدود 60 وات توان نامی دارد:
12 × 5 = 60 وات
بنابراین تفاوت اصلی این دو مدل در مقدار باری است که میتوانند تأمین کنند.
آداپتور 12 ولت 2 آمپر برای چه دستگاههایی مناسب است؟
آداپتور 12 ولت 2 آمپر برای تجهیزاتی مناسب است که با ولتاژ 12 ولت DC کار میکنند و جریان موردنیاز آنها بیشتر از 2 آمپر نباشد.
بسته به مشخصات دستگاه، این نوع آداپتور میتواند برای برخی تجهیزات مانند دوربین مداربسته، چراغهای 12 ولتی و سایر وسایل الکترونیکی سازگار مورد استفاده قرار گیرد.
اگر دستگاه شما به چنین مشخصاتی نیاز دارد، میتوانید آداپتور 12 ولت 2 آمپر را بررسی کنید.
آداپتور 12 ولت 5 آمپر چه زمانی انتخاب مناسبتری است؟
اگر یک دستگاه یا مجموعه تجهیزات 12 ولتی به جریان بیشتری نیاز داشته باشند، مدل 5 آمپر ظرفیت بالاتری در اختیار آنها قرار میدهد.
آداپتور 12 ولت 5 آمپر حدود 60 وات توان نامی دارد و برای تجهیزاتی قابل بررسی است که با 12 ولت کار میکنند و جریان مصرفی آنها در محدوده ظرفیت این آداپتور قرار دارد.
از این نوع آداپتور در برخی سیستمهای مداربسته، تجهیزات شبکه، LED و دستگاههای الکترونیکی 12 ولتی استفاده میشود.
برای مشاهده مشخصات کامل میتوانید آداپتور 12 ولت 5 آمپر را بررسی کنید.
آیا میتوان به جای آداپتور 2 آمپر از 5 آمپر استفاده کرد؟
اگر ولتاژ هر دو آداپتور یکسان باشد و نوع فیش و قطبیت نیز با دستگاه سازگار باشند، از نظر ظرفیت جریان میتوان از منبعی با آمپر بالاتر استفاده کرد.
برای مثال اگر دستگاه به 12 ولت و حداکثر 2 آمپر نیاز داشته باشد، آداپتور 12 ولت 5 آمپر بهصورت خودکار 5 آمپر وارد دستگاه نمیکند. دستگاه فقط به اندازه نیاز خود جریان دریافت میکند.
اما این موضوع برای ولتاژ صدق نمیکند. نباید تصور کرد که چون دستگاه جریان موردنیاز خود را دریافت میکند، استفاده از ولتاژ بالاتر نیز مشکلی ایجاد نمیکند.
ولتاژ باید با مشخصات دستگاه مطابقت داشته باشد.
توان آداپتور چگونه محاسبه میشود؟
برای محاسبه توان نامی میتوان ولتاژ را در جریان ضرب کرد:
توان = ولتاژ × جریان
برای مثال:
| منبع تغذیه | توان نامی تقریبی |
|---|---|
| 12 ولت 2 آمپر | 24 وات |
| 12 ولت 5 آمپر | 60 وات |
| 5 ولت 40 آمپر | 200 وات |
| 12 ولت 15 آمپر | 180 وات |
| 12 ولت 20 آمپر | 240 وات |
| 12 ولت 30 آمپر | 360 وات |
این محاسبه کمک میکند ظرفیت منابع تغذیه مختلف را راحتتر با یکدیگر مقایسه کنید.
تفاوت آداپتور معمولی و منبع تغذیه سوئیچینگ چیست؟
آداپتورهای معمولی اغلب داخل یک قاب بسته قرار دارند و خروجی آنها از طریق فیش آماده به دستگاه متصل میشود.
در مقابل، منابع تغذیه سوئیچینگ پرقدرت معمولاً دارای بدنه فلزی و ترمینالهای جداگانه برای ورودی برق و خروجی DC هستند.
این نوع منابع بیشتر در کاربردهایی استفاده میشوند که جریان بالاتری موردنیاز است یا چند مصرفکننده قرار است از یک منبع تغذیه استفاده کنند.
از ویژگیهای رایج منابع تغذیه سوئیچینگ میتوان به موارد زیر اشاره کرد:
- اتصال ترمینالی
- امکان تأمین جریان بالاتر
- مناسب برای نصب داخل تابلو یا باکس
- مناسب پروژههای روشنایی و الکترونیکی
- نیاز به سیمکشی دقیقتر نسبت به آداپتورهای پریزی
منبع تغذیه 5 ولت 40 آمپر برای چه کاری استفاده میشود؟
منبع تغذیه 5 ولت 40 آمپر با آداپتورهای کوچک 12 ولتی کاربرد متفاوتی دارد.
این مدل خروجی 5 ولت DC و ظرفیت نامی حدود 200 وات دارد و بیشتر در تجهیزاتی استفاده میشود که با ولتاژ 5 ولت و جریان بالا کار میکنند.
یکی از کاربردهای رایج این نوع پاور، برخی تابلوهای روان و ماژولهای LED سازگار است.
اگر به یک منبع 5 ولتی پرقدرت نیاز دارید، میتوانید مشخصات آداپتور سوئیچینگ 5 ولت 40 آمپر را بررسی کنید.
چرا منبع 5 ولت 40 آمپر جایگزین آداپتور 12 ولت نیست؟
بالا بودن عدد آمپر به این معنی نیست که منبع تغذیه برای هر دستگاهی مناسب است.
اگر دستگاه به 12 ولت نیاز داشته باشد، یک منبع 5 ولت 40 آمپر نمیتواند جایگزین آداپتور 12 ولتی شود.
هرچند ظرفیت جریان پاور 40 آمپر بسیار بیشتر است، اما ولتاژ خروجی آن فقط 5 ولت است.
بنابراین همیشه ابتدا ولتاژ را بررسی کنید و سپس به سراغ انتخاب آمپر مناسب بروید.
منبع تغذیه سوئیچینگ 12 ولت برای مصرفهای بالاتر
اگر چند تجهیز 12 ولتی دارید یا مصرف سیستم بیشتر از ظرفیت آداپتورهای 2 یا 5 آمپر است، میتوان از یک منبع تغذیه سوئیچینگ با ظرفیت بالاتر استفاده کرد.
منابع تغذیه سوئیچینگ 12 ولت در مدلهای مختلفی مانند:
- 15 آمپر
- 20 آمپر
- 30 آمپر
عرضه میشوند.
توان نامی این مدلها نیز به ترتیب حدود 180، 240 و 360 وات است.
برای مشاهده ظرفیتهای مختلف میتوانید آداپتور سوئیچینگ 12 ولت را بررسی کنید.
مدل 15، 20 یا 30 آمپر را چگونه انتخاب کنیم؟
بهترین روش این است که جریان مصرفی تمام تجهیزاتی را که قرار است به منبع تغذیه متصل شوند محاسبه کنید.
برای مثال اگر مجموع مصرف تجهیزات حدود 17 آمپر باشد، مدل 15 آمپر ظرفیت کافی ندارد.
در چنین شرایطی مدل 20 آمپر از نظر ظرفیت بالاتر از مصرف سیستم است، اما بهتر است منبع تغذیه دائماً در مرز حداکثر ظرفیت خود کار نکند.
اگر مصرف سیستم بیشتر باشد، ممکن است مدل 30 آمپر انتخاب منطقیتری باشد.
در تمام این موارد، میزان مصرف واقعی تجهیزات باید ملاک قرار گیرد.
برای دوربین مداربسته چند آمپر لازم است؟
برای انتخاب آداپتور یا منبع تغذیه دوربین مداربسته، فقط تعداد دوربینها را ملاک قرار ندهید.
دوربینهای مختلف ممکن است جریان متفاوتی مصرف کنند و تجهیزاتی مانند دستگاه ضبط یا تجهیزات جانبی نیز مصرف جداگانه داشته باشند.
روش صحیح این است که:
- جریان مصرفی هر دستگاه را بررسی کنید.
- مقدار مصرف همه تجهیزات را با یکدیگر جمع کنید.
- منبع تغذیهای با ظرفیت مناسب انتخاب کنید.
- مقداری حاشیه برای عملکرد پایدار سیستم در نظر بگیرید.
به همین دلیل جملههایی مانند «فلان پاور دقیقاً برای 8 دوربین مناسب است» همیشه دقیق نیستند، زیرا مصرف دوربینها یکسان نیست.
برای LED چه منبع تغذیهای انتخاب کنیم؟
در نوارها و ماژولهای LED نیز ابتدا باید ولتاژ موردنیاز مشخص شود.
اگر LED با 12 ولت کار میکند، منبع تغذیه نیز باید 12 ولت باشد. سپس باید توان یا جریان کل LEDها محاسبه شود.
برای مثال اگر مجموعه LED حدود 100 وات مصرف داشته باشد، آداپتور 12 ولت 5 آمپر با ظرفیت حدود 60 وات برای آن کافی نخواهد بود.
در مقابل، بعضی تابلوها و ماژولهای LED با 5 ولت کار میکنند و برای آنها باید منبع تغذیه 5 ولتی انتخاب شود.
بنابراین ترتیب درست انتخاب برای LED این است:
ولتاژ → توان مصرفی → جریان موردنیاز
فیش و قطبیت آداپتور را بررسی کنید
حتی اگر ولتاژ و آمپر صحیح باشند، باز هم ممکن است آداپتور با دستگاه شما سازگار نباشد.
در آداپتورهای فیشدار باید موارد زیر بررسی شوند:
- اندازه فیش
- نوع سوکت دستگاه
- قطبیت مثبت و منفی
- شکل اتصال
بعضی آداپتورها مثبت وسط هستند و ممکن است تجهیزات دیگری از ساختار متفاوتی استفاده کنند.
به همین دلیل هر آداپتور 12 ولت 2 آمپر الزاماً جایگزین تمام آداپتورهای دیگری با همین مشخصات نیست.
اگر آمپر آداپتور کمتر از نیاز دستگاه باشد چه اتفاقی میافتد؟
اگر دستگاه جریان بیشتری از ظرفیت منبع تغذیه نیاز داشته باشد، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:
- روشن نشدن دستگاه
- خاموش و روشن شدن
- عملکرد ناپایدار
- افت ولتاژ
- داغ شدن بیش از حد منبع تغذیه
بنابراین انتخاب آداپتور با ظرفیت کمتر از نیاز واقعی دستگاه توصیه نمیشود.
آیا آمپر بالاتر به دستگاه آسیب میزند؟
اگر ولتاژ صحیح باشد و فیش و قطبیت نیز تطابق داشته باشند، ظرفیت جریان بالاتر به این معنی نیست که منبع تغذیه تمام آن جریان را به دستگاه تحمیل میکند.
برای مثال یک دستگاه 12 ولت 2 آمپر میتواند از نظر ظرفیت جریان با آداپتور 12 ولت 5 آمپر سازگار باشد.
با این حال باید سایر مشخصات مانند نوع فیش، قطبیت، کیفیت منبع تغذیه و شرایط استفاده نیز بررسی شوند.
نکات مهم هنگام نصب منابع تغذیه سوئیچینگ
منابع تغذیه فلزی و ترمینالی با آداپتورهای پریزی تفاوت دارند و معمولاً برق شهری مستقیماً به ترمینال ورودی آنها متصل میشود.
هنگام نصب این محصولات:
- برق مدار را قبل از سیمکشی قطع کنید.
- فاز و نول را به ترمینال صحیح متصل کنید.
- قطب مثبت و منفی خروجی DC را رعایت کنید.
- در صورت وجود ترمینال ارت، اتصال آن را مطابق ساختار سیستم انجام دهید.
- پاور را در محل خشک و دارای تهویه مناسب نصب کنید.
- اجازه ندهید سیم لخت یا قطعات فلزی با ترمینالها تماس ناخواسته داشته باشند.
اگر تجربه کافی در کار با برق شهری ندارید، نصب منبع تغذیه ترمینالی را به فرد متخصص بسپارید.
کدام آداپتور برای شما مناسب است؟
انتخاب نهایی به مشخصات دستگاه و میزان مصرف آن بستگی دارد.
آداپتور 12 ولت 2 آمپر
مناسب تجهیزات 12 ولتی با جریان مصرفی حداکثر حدود 2 آمپر و توان نامی تا حدود 24 وات.
آداپتور 12 ولت 5 آمپر
برای دستگاههای 12 ولتی با مصرف بیشتر و ظرفیت موردنیاز تا حدود 5 آمپر.
منبع تغذیه 5 ولت 40 آمپر
برای تجهیزات 5 ولتی پرمصرف مانند برخی تابلوها و ماژولهای LED که به جریان بالایی نیاز دارند.
منبع تغذیه سوئیچینگ 12 ولت 15، 20 یا 30 آمپر
برای سیستمهای 12 ولتی با مصرف بالا یا چند مصرفکننده که ظرفیت بیشتری نسبت به آداپتورهای معمولی نیاز دارند.
سوالات متداول
از کجا بفهمیم دستگاه چند آمپر نیاز دارد؟
معمولاً مقدار ولتاژ و جریان روی برچسب دستگاه، آداپتور قبلی یا دفترچه راهنما درج شده است.
آیا آداپتور 12 ولت 5 آمپر به جای 2 آمپر قابل استفاده است؟
در صورت یکسان بودن ولتاژ و سازگاری فیش و قطبیت، از نظر ظرفیت جریان قابل بررسی است.
آیا آداپتور 5 ولت 40 آمپر برای دستگاه 12 ولت مناسب است؟
خیر. ولتاژ آن 5 ولت است و با دستگاه 12 ولتی تطابق ندارد.
برای چند دستگاه میتوان از یک پاور استفاده کرد؟
به مجموع جریان مصرفی دستگاهها بستگی دارد و نمیتوان فقط بر اساس تعداد تجهیزات تصمیم گرفت.
آیا آمپر منبع تغذیه باید دقیقاً برابر با مصرف دستگاه باشد؟
خیر. ظرفیت جریان منبع میتواند بیشتر از مصرف دستگاه باشد، اما نباید از نیاز واقعی دستگاه کمتر باشد.
فرق آداپتور 12 ولت 5 آمپر با پاور 12 ولت 20 آمپر چیست؟
هر دو میتوانند خروجی 12 ولت داشته باشند، اما ظرفیت جریان، توان و ساختار نصب آنها متفاوت است. مدل 20 آمپر برای بارهای سنگینتر یا چند مصرفکننده طراحی شده است.
جمعبندی
برای انتخاب آداپتور مناسب، ابتدا ولتاژ دستگاه را مشخص کنید. سپس میزان جریان مصرفی را بررسی کرده و منبع تغذیهای انتخاب کنید که ظرفیت کافی داشته باشد.
بعد از ولتاژ و آمپر، نوع فیش، قطبیت، توان و شرایط نصب را نیز در نظر بگیرید.
آداپتور 12 ولت 2 آمپر برای مصرفهای سبکتر، مدل 5 آمپر برای بارهای 12 ولتی با مصرف بالاتر و منابع سوئیچینگ 12 ولت 15 تا 30 آمپر برای پروژههای پرمصرفتر مناسب هستند. منبع تغذیه 5 ولت 40 آمپر نیز برای تجهیزات 5 ولتی با جریان بالا کاربرد دارد و جایگزین منابع 12 ولتی نیست.
با بررسی همین چند مشخصه ساده میتوانید منبع تغذیهای را انتخاب کنید که با دستگاه شما سازگار باشد و ظرفیت مناسبی برای مصرف واقعی آن فراهم کند.
