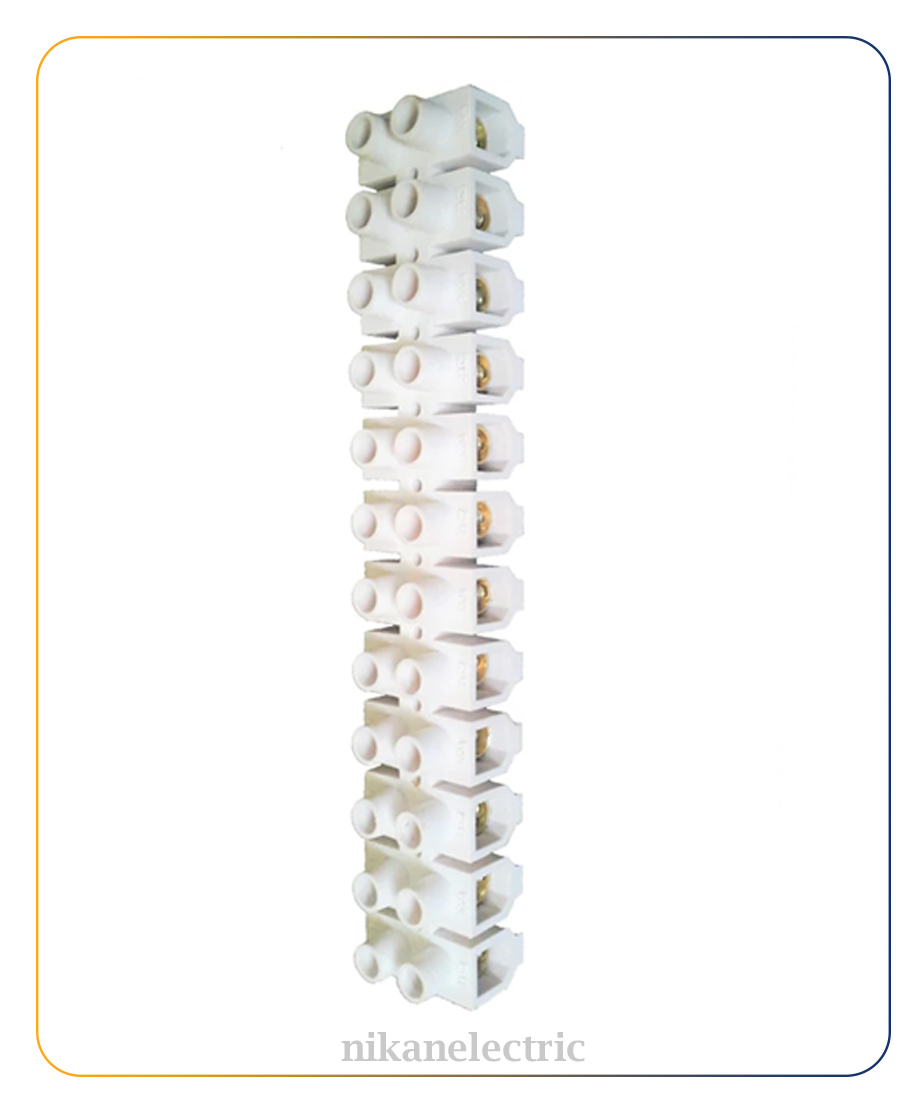

ترمینال نمره ۳۵ یک ترمینال پیچی شاخه‌ای برای اتصال و انشعاب سیم در تابلو برق، جعبه تقسیم و تجهیزات الکتریکی است. این محصول با بدنه عایق و مغزی فلزی، امکان ایجاد اتصال مکانیکی ثابت بین سیم‌ها را فراهم می‌کند و برای پروژه‌هایی که به ترمینالی با ظرفیت جریان بالاتر نسبت به سایزهای کوچک‌تر نیاز دارند، کاربرد دارد.

در نمونه‌های رایج ترمینال سایز ۳۵ بازار، حداکثر جریان نامی حدود ۷۵ آمپر و حداکثر ولتاژ کاری ۶۰۰ ولت اعلام می‌شود. بدنه نیز معمولاً از PVC و بخش هادی از آلیاژ برنج ساخته می‌شود.

برای مشاهده سایر قطعات و تجهیزات مورد استفاده در سیم‌کشی و اتصالات برق، می‌توانید محصولات دسته لوازم الکتریکی نیکان الکتریک را نیز بررسی کنید.

ترمینال نمره ۳۵ چه کاربردی دارد؟

ترمینال پیچی برای متصل کردن دو یا چند سیم بدون اتصال مستقیم و تاباندن رشته‌های سیم به یکدیگر استفاده می‌شود.

هر خانه ترمینال دارای بخش هادی و پیچ نگهدارنده است و سیم‌ها از دو طرف وارد شده و با پیچ در محل خود ثابت می‌شوند.

از این محصول می‌توان در کاربردهایی مانند:

• تابلو برق
• جعبه تقسیم
• سیم‌کشی صنعتی
• تجهیزات برقی
• موتور و دستگاه‌های الکتریکی متناسب
• سیستم‌های توزیع داخلی
• پروژه‌های ساختمانی و کارگاهی

استفاده کرد.

تحمل جریان ۷۵ آمپر

در ترمینال‌های شاخه‌ای سایز ۳۵ رایج بازار، جریان نامی قابل تحمل حدود ۷۵ آمپر اعلام شده است.

البته جریان واقعی قابل استفاده فقط به عدد درج‌شده روی ترمینال وابسته نیست. سطح مقطع سیم، کیفیت اتصال، دمای محیط، گشتاور پیچ و شرایط نصب نیز روی عملکرد نهایی تأثیر دارند.

بنابراین برای مدارهای حساس یا پرجریان باید مشخصات کامل مدار بررسی شود.

حداکثر ولتاژ ۶۰۰ ولت

برای این کلاس از ترمینال، در چند نمونه بازار حداکثر ولتاژ نامی ۶۰۰ ولت ذکر شده است.

این عدد به معنی آن نیست که محصول برای شبکه‌های فشار قوی مناسب است؛ بلکه در محدوده تجهیزات برق صنعتی فشار ضعیف قرار می‌گیرد.

بدنه PVC عایق

در مدل‌های رایج ترمینال نمره ۳۵، بدنه از PVC عایق ساخته می‌شود.

این بدنه وظیفه جداسازی بخش‌های هادی و کاهش احتمال تماس مستقیم با اجزای فلزی ترمینال را بر عهده دارد.

با این حال ایمنی کامل اتصال همچنان به نصب صحیح، انتخاب سیم مناسب و رعایت استانداردهای برق وابسته است.

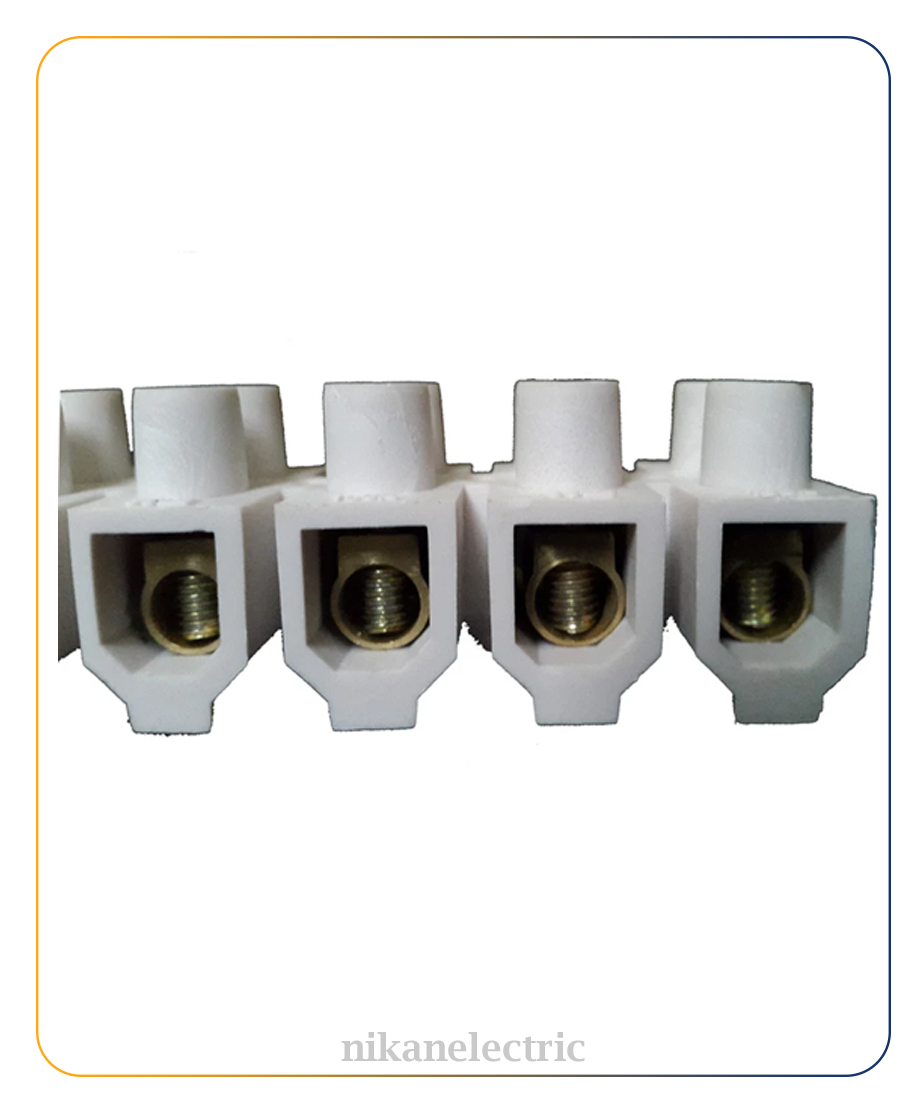

مغزی برنجی

در نمونه‌های معتبر بازار، هادی داخلی ترمینال از برنج ساخته شده و پیچ‌ها بخش فلزی سیم را در محل اتصال نگه می‌دارند.

کیفیت این بخش اهمیت زیادی دارد؛ چون مسیر اصلی عبور جریان بین دو سمت ترمینال است.

نمره ۳۵ یعنی چه؟

نکته مهم این است که نمره ۳۵ الزاماً به معنی مناسب بودن برای سیم ۳۵ میلی‌متر مربع نیست.

در نمونه‌های رایج همین سایز، محدوده سیم قابل استفاده حدود ۴ تا ۷ میلی‌متر مربع یا AWG 11-8 اعلام شده است. بعضی محصولات بازار نیز مشخصات متفاوتی دارند.

پس برای انتخاب سیم، مشخصات روی خود ترمینال یا بسته‌بندی باید ملاک قرار گیرد.

اتصال پیچی

این محصول از اتصال پیچی استفاده می‌کند.

سر لخت‌شده سیم داخل خانه ترمینال قرار می‌گیرد و سپس با پیچ مناسب ثابت می‌شود.

برای سیم افشان، استفاده از وایرشو متناسب می‌تواند به منظم‌تر شدن رشته‌های هادی در محل اتصال کمک کند.

مشخصات فنی ترمینال نمره ۳۵

مشخصات	مقدار
نوع محصول	ترمینال پیچی شاخه‌ای
سایز	نمره ۳۵
نوع اتصال	پیچی
جنس بدنه	PVC
جنس هادی داخلی	برنج در نمونه‌های رایج
حداکثر جریان نامی	حدود ۷۵ آمپر
حداکثر ولتاژ نامی	حدود ۶۰۰ ولت
کاربرد	تابلو برق، جعبه تقسیم و تجهیزات الکتریکی
نوع نصب	سیم به سیم / ترمینالی

آیا ترمینال نمره ۳۵ برای برق سه‌فاز مناسب است؟

می‌توان از ترمینال مناسب در مدارهای سه‌فاز استفاده کرد، اما سه‌فاز بودن به‌تنهایی معیار انتخاب نیست.

جریان مدار، سطح مقطع سیم، ولتاژ، تعداد پل‌ها و استاندارد حفاظتی باید با مشخصات ترمینال تطبیق داشته باشند.

بنابراین نباید فقط براساس عبارت «۷۵ آمپر» نتیجه گرفت که این ترمینال برای هر مدار سه‌فازی مناسب است.

آیا این ترمینال برای سیم ۳۵ میلی‌متر مناسب است؟

الزاماً خیر.

نمره محصول را نباید مستقیم با سطح مقطع سیم برابر دانست. برای نمونه، بعضی ترمینال‌های سایز ۳۵ بازار برای سیم‌های حدود ۴ تا ۷ میلی‌متر مربع معرفی شده‌اند.

برای سیم‌های بزرگ‌تر باید ترمینالی انتخاب شود که ظرفیت سطح مقطع آن صراحتاً توسط سازنده تأیید شده باشد.

آیا ترمینال از افت ولتاژ جلوگیری می‌کند؟

هیچ ترمینالی نمی‌تواند به‌صورت مطلق «بدون افت ولتاژ» باشد.

یک اتصال سالم و درست باید مقاومت الکتریکی بسیار کمی داشته باشد، اما کیفیت سیم، تماس هادی، گشتاور پیچ و سلامت ترمینال روی مقاومت اتصال اثر می‌گذارند.

به همین دلیل اتصال باید محکم و مطابق مشخصات محصول اجرا شود.

خرید ترمینال نمره ۳۵

اگر برای تابلو برق، جعبه تقسیم یا سیم‌کشی صنعتی به یک ترمینال پیچی با ظرفیت جریان بالاتر نیاز دارید، ترمینال نمره ۳۵ یکی از سایزهای پرکاربرد این گروه است.

قبل از خرید، جریان مدار، سطح مقطع سیم و ولتاژ کاری را با مشخصات واقعی محصول تطبیق دهید تا اتصال مناسب انتخاب شود.
