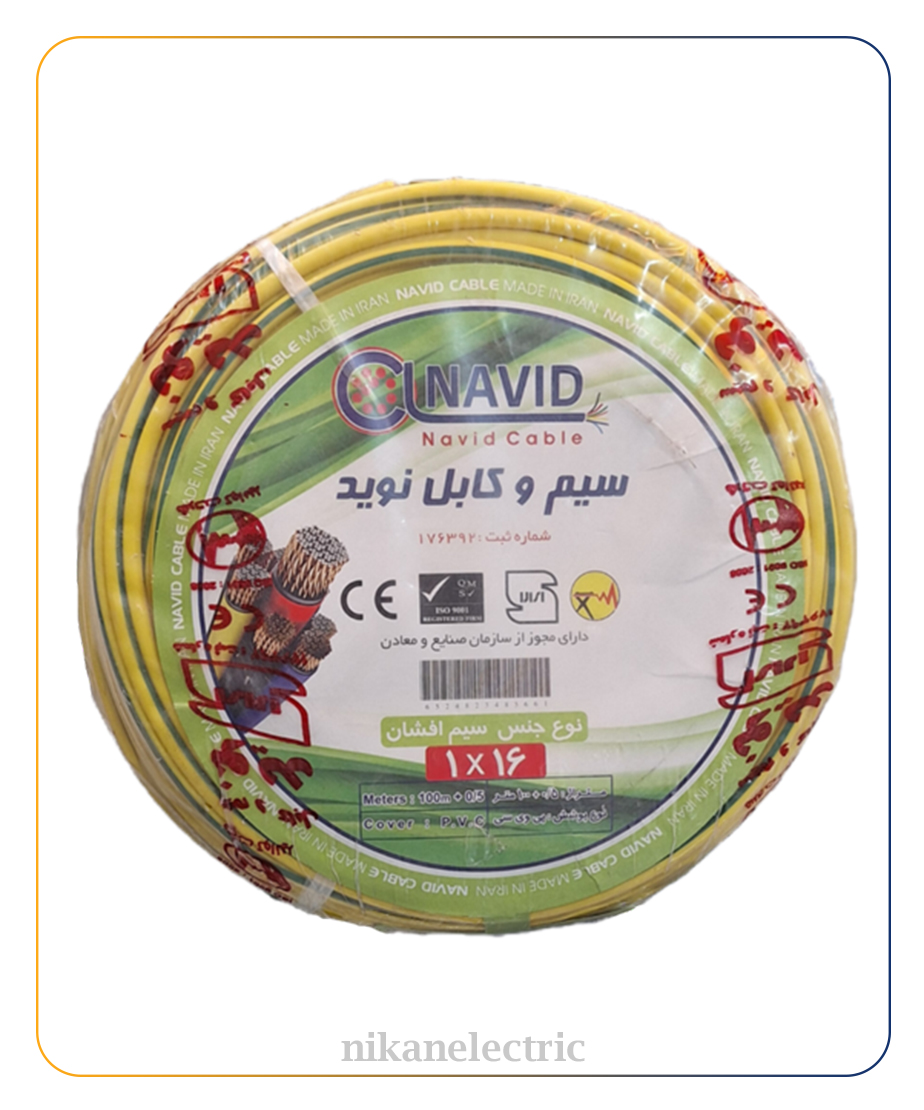

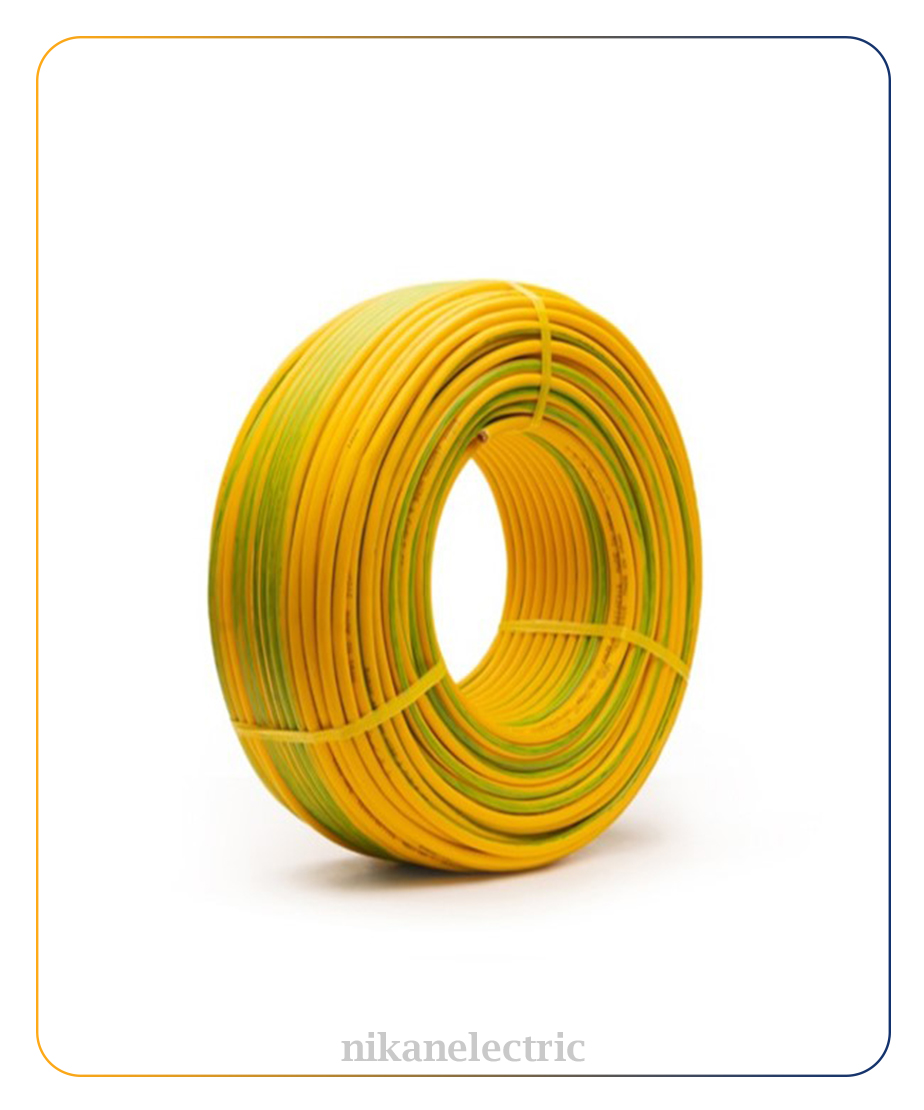

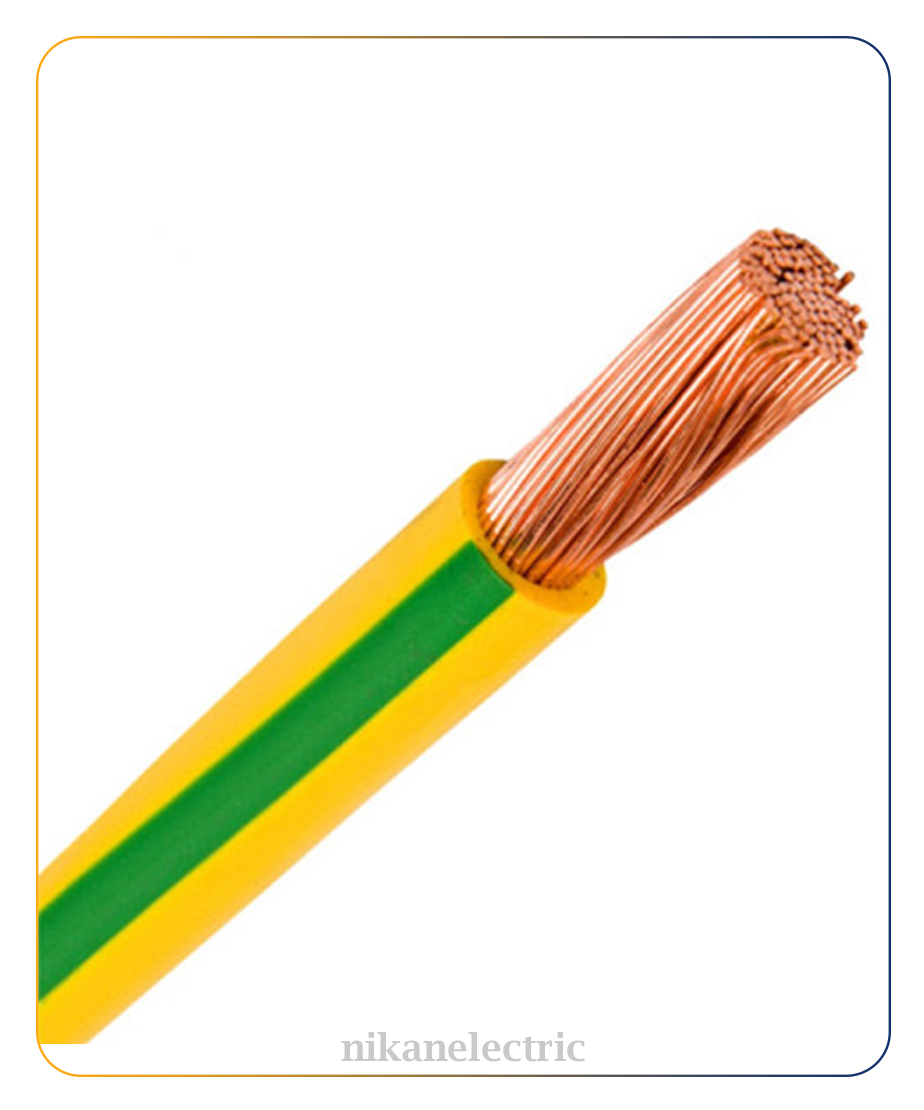

سیم افشان 1 در 16 نوید یکی از سیم‌های تک‌رشته با سطح مقطع 16 میلی‌متر مربع است که برای مدارها و اتصالاتی مورد استفاده قرار می‌گیرد که به هادی با سطح مقطع بالاتر نیاز دارند. این سیم برخلاف کابل‌های چندرشته، تنها یک هادی دارد و ساختار افشان آن باعث می‌شود در مقایسه با سیم‌های مفتولی، انعطاف‌پذیری بیشتری داشته باشد.

سیم افشان 16 نوید با هادی مسی و عایق PVC، برای استفاده در تابلوهای برق، سیستم‌های ارت و هم‌بندی و برخی مدارهای تأسیسات الکتریکی گزینه‌ای قابل بررسی است. سطح مقطع 16 میلی‌متر مربع باعث می‌شود این محصول در گروه سیم‌های با سطح مقطع بالاتر قرار بگیرد و کاربرد آن با سیم‌های افشان معمولی مانند 1.5، 2.5 یا 4 میلی‌متر مربع متفاوت باشد.

هنگام انتخاب سیم برق 16 میلی‌متر، فقط سطح مقطع نباید معیار تصمیم‌گیری باشد. نوع کاربرد، میزان جریان، طول مسیر، روش نصب، دمای محیط و شرایط قرارگیری سیم همگی روی انتخاب نهایی تأثیر دارند. به همین دلیل بهتر است پیش از خرید سیم افشان 1 در 16 نوید، نیاز واقعی مدار مشخص شود.

سیم افشان 1×16 نوید یعنی چه؟

در نام‌گذاری سیم و کابل، عبارت 1×16 نشان‌دهنده یک رشته هادی با سطح مقطع 16 میلی‌متر مربع است. بنابراین سیم افشان 1 در 16 نوید دارای یک رشته هادی است و عدد 16 به سطح مقطع آن اشاره دارد.

این سیم با کابل 2×16 یا 3×16 تفاوت دارد. در سیم 1×16 تنها یک هادی وجود دارد، در حالی که کابل‌های 2×16 و 3×16 به ترتیب دارای دو و سه هادی مجزا هستند. همین تفاوت تعداد رشته‌ها باعث می‌شود کاربرد و نحوه نصب این محصولات یکسان نباشد.

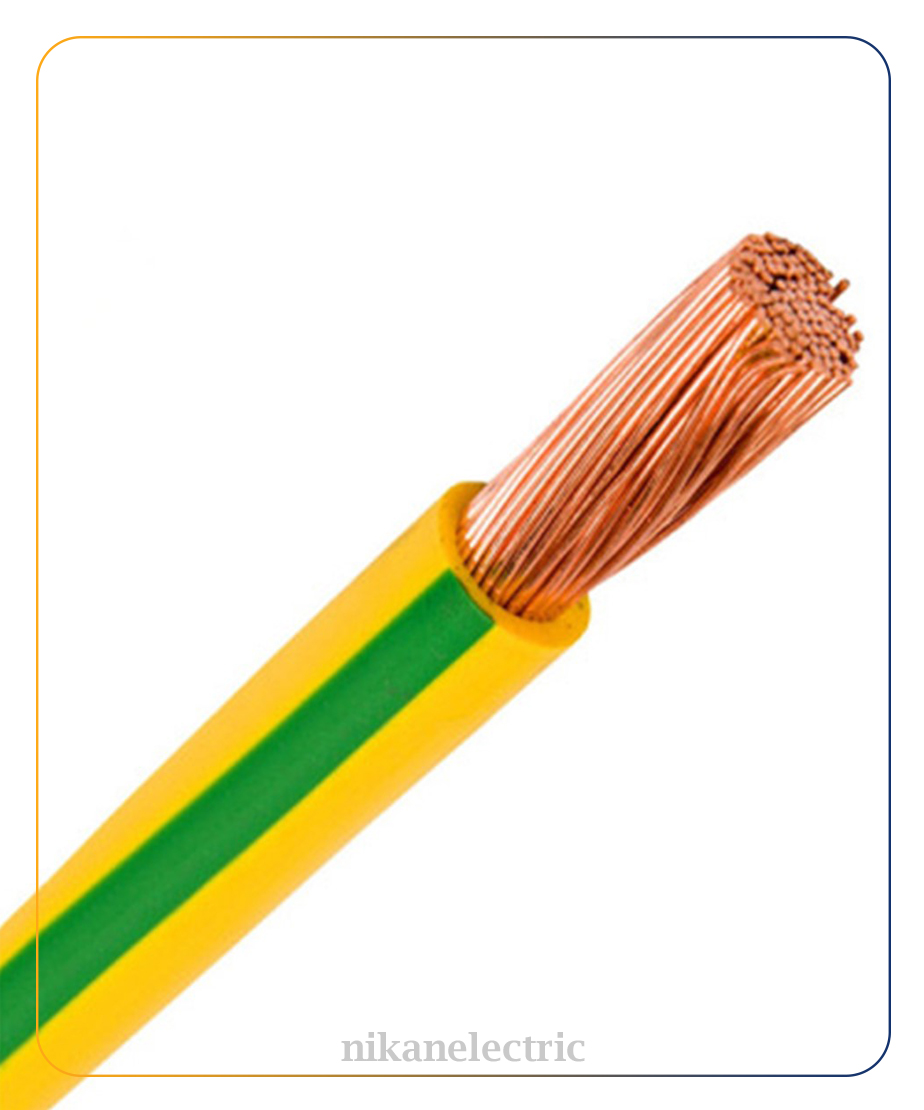

ساختار افشان نیز به این معنی است که هادی اصلی از مجموعه‌ای از مفتول‌های نازک‌تر تشکیل شده است. نتیجه این ساختار، انعطاف‌پذیری بیشتر سیم و سهولت بالاتر در اجرای مسیرهای دارای خم و تغییر جهت است.

مشخصات فنی سیم افشان 1 در 16 نوید

سیم افشان 16 نوید از یک هادی مسی با سطح مقطع 16 میلی‌متر مربع تشکیل شده و برای ایجاد عایق الکتریکی از PVC استفاده می‌کند. این مشخصات، سیم را برای کاربردهایی که نیاز به یک هادی تک‌رشته با سطح مقطع بالا دارند، مناسب می‌کند.

• برند: نوید
• نوع سیم: افشان
• تعداد رشته: 1 رشته
• سطح مقطع هادی: 16 میلی‌متر مربع
• جنس هادی: مس آنیل‌شده
• نوع عایق: PVC نوع C، مطابق مشخصات اعلام‌شده محصول
• ولتاژ نامی: 450/750 ولت
• ساختار: تک‌رشته افشان

برای اطلاعات دقیق مربوط به رنگ، محدوده دمای کاری، استاندارد و سایر مشخصات، مشخصات درج‌شده روی بسته‌بندی یا خود محصول را ملاک قرار دهید؛ به‌خصوص در پروژه‌های صنعتی که تطابق مشخصات سیم با الزامات پروژه اهمیت زیادی دارد.

هادی مسی در سیم افشان 16 نوید

یکی از مهم‌ترین اجزای سیم برق، هادی آن است. در سیم افشان 1 در 16 نوید از مس آنیل‌شده به‌عنوان هادی استفاده می‌شود. مس به دلیل رسانایی الکتریکی مناسب، یکی از متداول‌ترین مواد مورد استفاده در ساخت سیم‌های برق است.

آنیل شدن مس باعث می‌شود هادی نسبت به مس سخت، انعطاف‌پذیری بیشتری داشته باشد. این ویژگی در سیم‌های افشان اهمیت دارد، زیرا محصول باید بتواند در زمان نصب و سیم‌کشی بدون دشواری زیاد تغییر مسیر دهد.

البته عملکرد الکتریکی سیم فقط به جنس هادی وابسته نیست. سطح مقطع، طول مسیر، دمای محیط، نحوه نصب و مقدار جریان عبوری نیز در میزان افت ولتاژ و گرم شدن هادی نقش دارند.

عایق PVC سیم افشان 1 در 16 نوید

عایق وظیفه مهمی در ساختار سیم برق دارد و هادی را از تماس ناخواسته با سایر هادی‌ها و محیط اطراف جدا می‌کند. در این محصول از عایق PVC استفاده شده است که یکی از مواد رایج برای روکش و عایق سیم‌های الکتریکی محسوب می‌شود.

کیفیت عایق در دوام سیم و ایمنی مدار اهمیت دارد. بنابراین هنگام نصب باید از آسیب دیدن روکش جلوگیری کرد و سیم را در شرایطی به کار برد که با مشخصات فنی و محدوده مجاز محصول مطابقت داشته باشد.

کاربرد سیم افشان 1 در 16 نوید

سطح مقطع 16 میلی‌متر مربع باعث می‌شود این سیم برای کاربردهایی متفاوت از سیم‌های افشان با سطح مقطع پایین‌تر مورد استفاده قرار گیرد. یکی از کاربردهای مهم چنین سیمی در سیستم‌های ارت و هم‌بندی است؛ البته نوع و محل استفاده باید بر اساس طراحی سیستم حفاظتی و الزامات پروژه تعیین شود.

سیستم ارت و هم‌بندی

سیم افشان 16 میلی‌متر می‌تواند در برخی سیستم‌های ارتینگ و هم‌بندی، از جمله اتصال بخش‌هایی از سیستم به شینه یا تابلو ارت، مورد استفاده قرار گیرد. در این کاربردها سطح مقطع هادی و کیفیت اتصال اهمیت زیادی دارد و انتخاب سیم باید مطابق طراحی سیستم ارت انجام شود.

تابلوهای برق

انعطاف‌پذیری سیم افشان باعث می‌شود در برخی تابلوهای برق که فضای داخلی محدود و مسیر سیم‌ها دارای خم و تغییر جهت است، استفاده از آن نسبت به هادی‌های خشک راحت‌تر باشد. سیم 1×16 می‌تواند برای اتصالاتی که به سطح مقطع بالاتر نیاز دارند مورد بررسی قرار گیرد.

تأسیسات الکتریکی

در برخی پروژه‌های ساختمانی و صنعتی، سیم‌های تک‌رشته با سطح مقطع بالا برای اتصال بخش‌های مختلف سیستم برق یا ایجاد مسیرهای مشخص مورد استفاده قرار می‌گیرند. انتخاب نهایی باید با توجه به نقشه برق و مشخصات پروژه انجام شود.

ماشین‌آلات و تجهیزات صنعتی

در تجهیزات و ماشین‌آلات صنعتی نیز ممکن است سیم افشان با سطح مقطع 16 میلی‌متر مربع برای برخی اتصالات مورد استفاده قرار گیرد. انعطاف‌پذیری سیم افشان در چنین کاربردهایی می‌تواند اجرای سیم‌کشی را آسان‌تر کند، به‌خصوص زمانی که مسیر اتصال دارای خم یا حرکت باشد.

آیا سیم افشان 1 در 16 نوید برای انتقال جریان بالا مناسب است؟

سیم 16 میلی‌متر مربع به دلیل سطح مقطع بالاتر، برای مدارهایی که نسبت به سیم‌های با سطح مقطع پایین‌تر جریان بیشتری عبور می‌دهند قابل استفاده است، اما تعیین جریان مجاز آن با یک عدد ثابت برای تمام شرایط صحیح نیست.

ظرفیت جریان یک سیم به عواملی مانند روش نصب، دمای محیط، تعداد هادی‌های مجاور، طول مسیر و شرایط خنک‌کاری بستگی دارد. بنابراین عددی مانند 63 آمپر را نباید بدون در نظر گرفتن شرایط نصب به‌عنوان ظرفیت قطعی سیم در همه پروژه‌ها در نظر گرفت.

اگر قرار است از سیم افشان 16 نوید برای یک مدار با جریان بالا استفاده شود، بهتر است علاوه بر ظرفیت جریان، افت ولتاژ مسیر نیز محاسبه شود. این موضوع به‌خصوص در مسیرهای طولانی اهمیت بیشتری پیدا می‌کند.

مزایای سیم افشان 1 در 16 نوید

انعطاف‌پذیری بالا

ساختار افشان مهم‌ترین ویژگی مکانیکی این محصول است. وجود مفتول‌های متعدد و نازک در ساختار هادی باعث می‌شود سیم قابلیت خم شدن مناسبی داشته باشد و اجرای آن در مسیرهای دشوار ساده‌تر شود.

سطح مقطع 16 میلی‌متر مربع

سطح مقطع بالاتر این سیم آن را برای مدارهایی که به هادی بزرگ‌تر نیاز دارند مناسب‌تر می‌کند. البته انتخاب سایز باید همیشه بر اساس جریان و شرایط واقعی مدار انجام شود.

هادی مسی

استفاده از مس آنیل‌شده، رسانایی مناسب و انعطاف‌پذیری مطلوبی برای هادی ایجاد می‌کند و آن را برای کاربردهای مختلف سیم‌کشی مناسب می‌سازد.

مناسب برای اتصالات دارای خم و تغییر مسیر

در بسیاری از تابلوها و تجهیزات الکتریکی، فضای کافی برای اجرای مسیر کاملاً مستقیم وجود ندارد. انعطاف‌پذیری سیم افشان در چنین شرایطی باعث می‌شود نصب و مرتب‌سازی سیم‌ها راحت‌تر انجام شود.

تفاوت سیم افشان 1×16 با سیم افشان 1×10

تفاوت اصلی این دو محصول در سطح مقطع هادی است. سیم 1×16 دارای هادی 16 میلی‌متر مربع است، در حالی که سطح مقطع هادی سیم 1×10 برابر 10 میلی‌متر مربع است. این اختلاف روی ظرفیت انتقال جریان، مقاومت الکتریکی و کاربرد سیم تأثیر می‌گذارد.

انتخاب بین این دو سایز باید بر اساس نیاز مدار انجام شود. استفاده از سیم بزرگ‌تر از نیاز همیشه به معنای انتخاب بهتر نیست و از طرف دیگر استفاده از سیم با سطح مقطع کمتر از نیاز می‌تواند باعث گرم شدن بیش از حد هادی و ایجاد مشکلات ایمنی شود.

تفاوت سیم افشان 1×16 با کابل افشان 2×16

سیم افشان 1×16 تنها یک رشته هادی دارد، اما کابل افشان 2×16 دارای دو رشته هادی مجزا با سطح مقطع 16 میلی‌متر مربع است. بنابراین این دو محصول برای مدارهای متفاوت طراحی شده‌اند.

اگر مدار به یک هادی مجزا نیاز داشته باشد، سیم تک‌رشته می‌تواند گزینه مناسب باشد؛ اما در مدارهایی که به دو هادی مجزا نیاز دارند، کابل دو رشته کاربرد متفاوتی خواهد داشت. بنابراین نباید صرفاً بر اساس یکسان بودن عدد 16 این دو محصول را جایگزین یکدیگر کرد.

نکات مهم هنگام خرید سیم افشان 1 در 16 نوید

قبل از خرید سیم افشان 16 نوید، ابتدا مشخص کنید محصول برای چه بخشی از سیستم برق استفاده خواهد شد. اگر کاربرد سیم ارت یا هم‌بندی است، الزامات سیستم حفاظتی و سطح مقطع موردنیاز را بررسی کنید. اگر سیم برای انتقال جریان استفاده می‌شود، جریان مصرفی و طول مسیر نیز باید در محاسبات لحاظ شوند.

در زمان خرید، به مشخصات درج‌شده روی محصول، سلامت عایق، کیفیت ظاهری هادی و اصالت برند توجه داشته باشید. همچنین متراژ موردنیاز را پیش از ثبت سفارش مشخص کنید؛ زیرا سیم‌های با سطح مقطع بالا ممکن است بر اساس متر یا بسته‌بندی مشخص عرضه شوند.

نکات ایمنی نصب سیم 16 میلی‌متر

• پیش از انجام هرگونه عملیات، برق مدار را قطع و از بی‌برقی آن اطمینان حاصل کنید.
• سیم را بر اساس جریان واقعی مدار و روش نصب انتخاب کنید.
• از آسیب زدن به عایق هنگام لخت کردن و اتصال سیم جلوگیری کنید.
• برای اتصال سیم 16 میلی‌متر از ترمینال، سرسیم و تجهیزات متناسب با سطح مقطع استفاده کنید.
• اتصالات باید محکم و استاندارد باشند و از ایجاد نقاط اتصال داغ جلوگیری شود.
• از قرار دادن سیم در شرایط محیطی خارج از مشخصات مجاز محصول خودداری کنید.
• در سیستم ارت، مسیر اتصال و هم‌بندی را مطابق طراحی و مقررات مربوط به سیستم حفاظتی اجرا کنید.
• در پروژه‌های صنعتی و مدارهای جریان بالا، محاسبات را به متخصص برق بسپارید.

خرید سیم افشان 1 در 16 نوید از نیکان الکتریک

اگر برای پروژه خود به دنبال سیم افشان تک‌رشته با سطح مقطع 16 میلی‌متر مربع هستید، سیم افشان 1 در 16 نوید می‌تواند یکی از گزینه‌های مناسب برای بررسی باشد. هادی مسی، ساختار افشان و سطح مقطع 16 میلی‌متر مربع، این محصول را برای کاربردهایی که به سیم تک‌رشته با انعطاف مناسب نیاز دارند کاربردی می‌کند.

در نیکان الکتریک می‌توانید این محصول را در کنار سایر سیم و کابل نوید بررسی کنید و با توجه به سطح مقطع، تعداد رشته و کاربرد موردنظر، گزینه مناسب پروژه خود را انتخاب کنید.

اگر برای انتخاب بین سیم افشان 10، 16 یا سایزهای دیگر تردید دارید، بهتر است قبل از خرید مشخصات مدار، جریان مصرفی و روش نصب را بررسی کنید. انتخاب صحیح سیم علاوه بر عملکرد مناسب سیستم، نقش مهمی در افزایش ایمنی و جلوگیری از گرم شدن بیش از حد هادی دارد.

سوالات متداول سیم افشان 1 در 16 نوید

سیم افشان 1 در 16 نوید چند رشته دارد؟

این محصول یک سیم تک‌رشته است و هادی آن دارای سطح مقطع 16 میلی‌متر مربع است.

سیم افشان 16 نوید برای ارت قابل استفاده است؟

این سیم می‌تواند در برخی سیستم‌های ارت و هم‌بندی مورد استفاده قرار گیرد، مشروط بر اینکه سطح مقطع، نوع عایق و سایر مشخصات آن با طراحی سیستم ارت و الزامات پروژه مطابقت داشته باشد.

آیا سیم افشان 1×16 نوید برای جریان 63 آمپر مناسب است؟

ظرفیت جریان سیم به شرایط نصب، دمای محیط، طول مسیر و نحوه قرارگیری هادی بستگی دارد؛ بنابراین 63 آمپر را نباید به‌عنوان ظرفیت ثابت و عمومی سیم در تمام شرایط در نظر گرفت.

سیم افشان 1×16 چه کاربردی دارد؟

این سیم می‌تواند در سیستم‌های ارت و هم‌بندی، برخی تابلوهای برق، تأسیسات الکتریکی و مدارهایی که به یک هادی با سطح مقطع 16 میلی‌متر مربع نیاز دارند استفاده شود.

تفاوت سیم افشان 16 با کابل افشان 2×16 چیست؟

سیم افشان 16 یک هادی دارد، اما کابل افشان 2×16 دارای دو هادی مجزا است. به همین دلیل کاربرد و نحوه اتصال این دو محصول متفاوت است.
