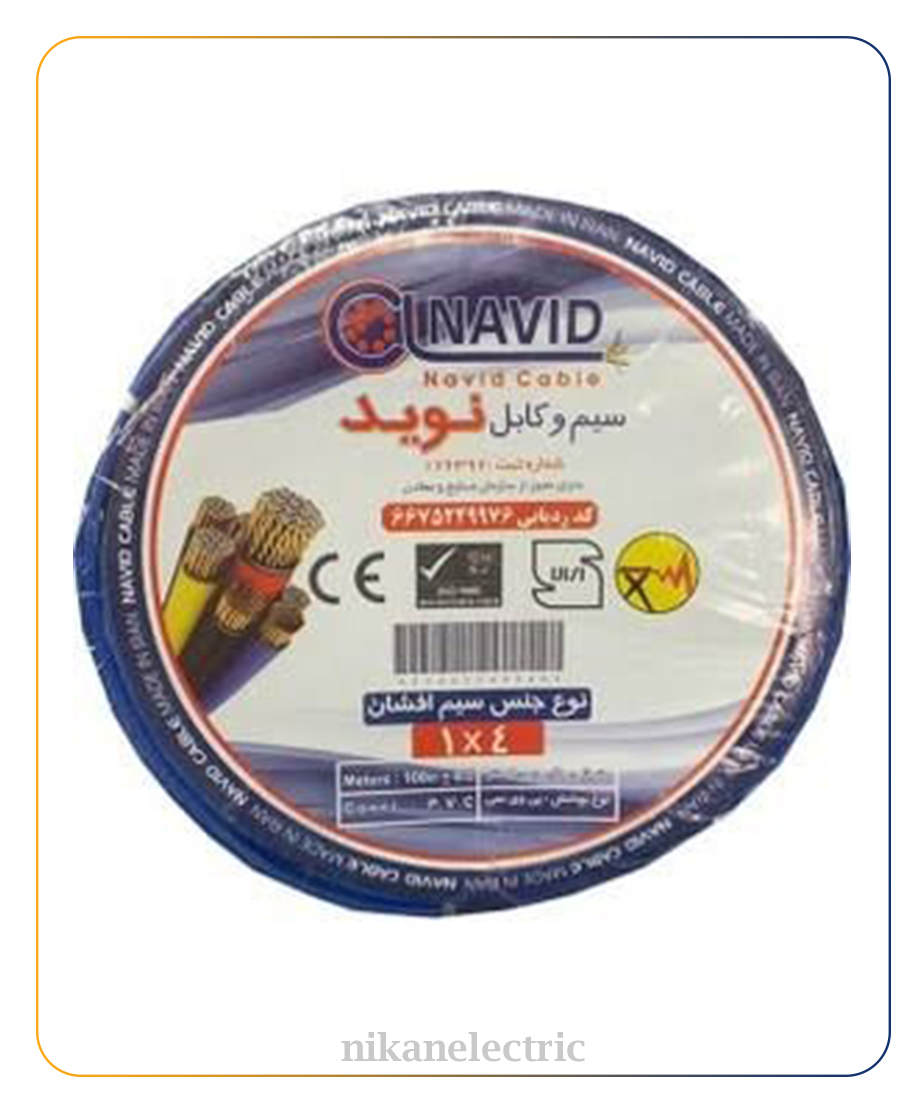

سیم افشان 1 در 4 نوید

سیم افشان 1 در 4 نوید

سیم افشان 1 در 4 نوید برای زمانی مطرح می‌شود که مدار به یک هادی تک‌رشته انعطاف‌پذیر با سطح مقطع 4 میلی‌متر مربع نیاز دارد. این سایز نسبت به سیم‌های 1.5 و 2.5 میلی‌متر مربع سطح مقطع بیشتری دارد و می‌تواند در برخی مسیرهای تغذیه، تابلوهای برق و تجهیزات الکتریکی مورد استفاده قرار گیرد.

در این محصول هادی مسی به صورت افشان ساخته شده است؛ یعنی هادی از چندین رشته مسی نازک تشکیل می‌شود. این ویژگی کار با سیم را در زمان نصب، فرم‌دهی داخل تابلو یا عبور از مسیرهای دارای خم ساده‌تر می‌کند.

طبق اطلاعات محصول، سیم 1×4 نوید دارای عایق PVC نوع C، ولتاژ نامی 450/750 ولت و رنگ‌بندی آبی، قرمز و ارت است. این محصول از تولیدات برند نوید در گروه سیم و کابل است و می‌توانید برای مقایسه مدل‌ها و سایزهای دیگر، محصولات این برند و دسته سیم و کابل نیکان الکتریک را نیز بررسی کنید.

چه زمانی سراغ سیم 4 میلی‌متر مربع می‌رویم؟

انتخاب سیم 4 معمولاً زمانی مطرح می‌شود که سطح مقطع‌های پایین‌تر پاسخگوی نیاز طراحی مدار نباشند یا بررسی جریان، افت ولتاژ و طول مسیر استفاده از هادی بزرگ‌تری را ضروری کند.

این موضوع به معنی آن نیست که سیم 4 برای هر مدار پرمصرفی به‌صورت خودکار مناسب است.

به‌خصوص در تجهیزات موتوری یا بارهایی که جریان راه‌اندازی دارند، باید مشخصات مصرف‌کننده و حفاظت مدار به‌صورت جداگانه بررسی شود.

مشخصات اصلی سیم افشان 1×4 نوید

سطح مقطع هادی این محصول 4 میلی‌متر مربع است و ساختار آن تک‌رشته افشان است.

هادی از مس آنیل‌شده و عایق از PVC نوع C ساخته شده است. ولتاژ نامی 450/750 ولت و محدوده دمای کاری اعلام‌شده از 5- تا 70+ درجه سانتی‌گراد است.

رنگ‌های آبی، قرمز و ارت نیز برای این سایز اعلام شده‌اند.

تأثیر سطح مقطع 4 میلی‌متر مربع بر انتخاب سیم

هرچه سطح مقطع هادی افزایش پیدا کند، مقاومت الکتریکی آن برای طول و جنس مشابه کمتر می‌شود.

این ویژگی می‌تواند در مدارهایی با جریان بیشتر یا مسیرهایی که افت ولتاژ اهمیت دارد تأثیرگذار باشد.

اما سطح مقطع بزرگ‌تر هزینه بیشتری دارد و فضای بیشتری نیز در لوله، داکت یا تابلو اشغال می‌کند. بنابراین انتخاب 4 میلی‌متر مربع زمانی منطقی است که نیاز فنی مدار آن را توجیه کند.

سیم 4 نوید برای تابلو برق

یکی از محل‌هایی که ممکن است سیم 4 میلی‌متر مربع مورد استفاده قرار گیرد، تابلوهای برق است.

انعطاف‌پذیری هادی افشان امکان فرم‌دهی و اتصال سیم به تجهیزات داخل تابلو را ساده‌تر می‌کند.

در مدارهایی که جریان یا طراحی آنها به سطح مقطع 4 نیاز دارد، سیم افشان می‌تواند انتخاب مناسبی باشد. با این حال تمام مسیرهای یک تابلو به یک سایز سیم نیاز ندارند.

سیم افشان 4 و افت ولتاژ

افت ولتاژ فقط به جریان وابسته نیست؛ طول مسیر نیز اهمیت زیادی دارد.

هرچه طول سیم افزایش پیدا کند، مقاومت کل مسیر نیز بیشتر می‌شود. در برخی پروژه‌ها ممکن است یک سطح مقطع از نظر جریان قابل قبول باشد اما از نظر افت ولتاژ نیاز به بررسی بیشتری داشته باشد.

به همین دلیل اگر قرار است سیم 4 برای یک مسیر نسبتاً طولانی استفاده شود، افت ولتاژ نیز باید در محاسبات لحاظ شود.

تفاوت سیم افشان 4 با 2.5

سیم 4 سطح مقطع بزرگ‌تری از سیم 2.5 دارد.

اگر سایر شرایط یکسان باشند، هادی 4 میلی‌متر مربع مقاومت کمتری دارد. با این حال، این دلیل کافی برای جایگزینی تمام سیم‌های 2.5 با 4 نیست.

در مدارهایی که طراحی با 2.5 انجام شده، استفاده از سیم بزرگ‌تر می‌تواند هزینه و حجم سیم‌کشی را افزایش دهد بدون اینکه مزیت ضروری ایجاد کند.

تفاوت سیم 4 و 6

وقتی نیاز مدار از ظرفیت طراحی‌شده برای 4 میلی‌متر مربع فراتر می‌رود یا طول مسیر و افت ولتاژ اهمیت بیشتری پیدا می‌کند، ممکن است سطح مقطع 6 میلی‌متر مربع نیز مورد بررسی قرار گیرد.

انتخاب بین 4 و 6 باید با محاسبه انجام شود؛ نه بر اساس حدس یا صرفاً توان ظاهری دستگاه.

آیا سیم افشان 4 برای وسایل پرمصرف مناسب است؟

عبارت «وسیله پرمصرف» برای انتخاب سیم کافی نیست.

دو دستگاه با توان مشابه ممکن است شرایط راه‌اندازی یا نوع بار متفاوتی داشته باشند. برای مثال یک بار مقاومتی و یک موتور رفتار الکتریکی یکسانی ندارند.

برای انتخاب سیم 4 باید جریان نامی، جریان راه‌اندازی در صورت وجود، طول مسیر، نوع حفاظت و روش نصب بررسی شوند.

استفاده از سیم 1×4 در ارت

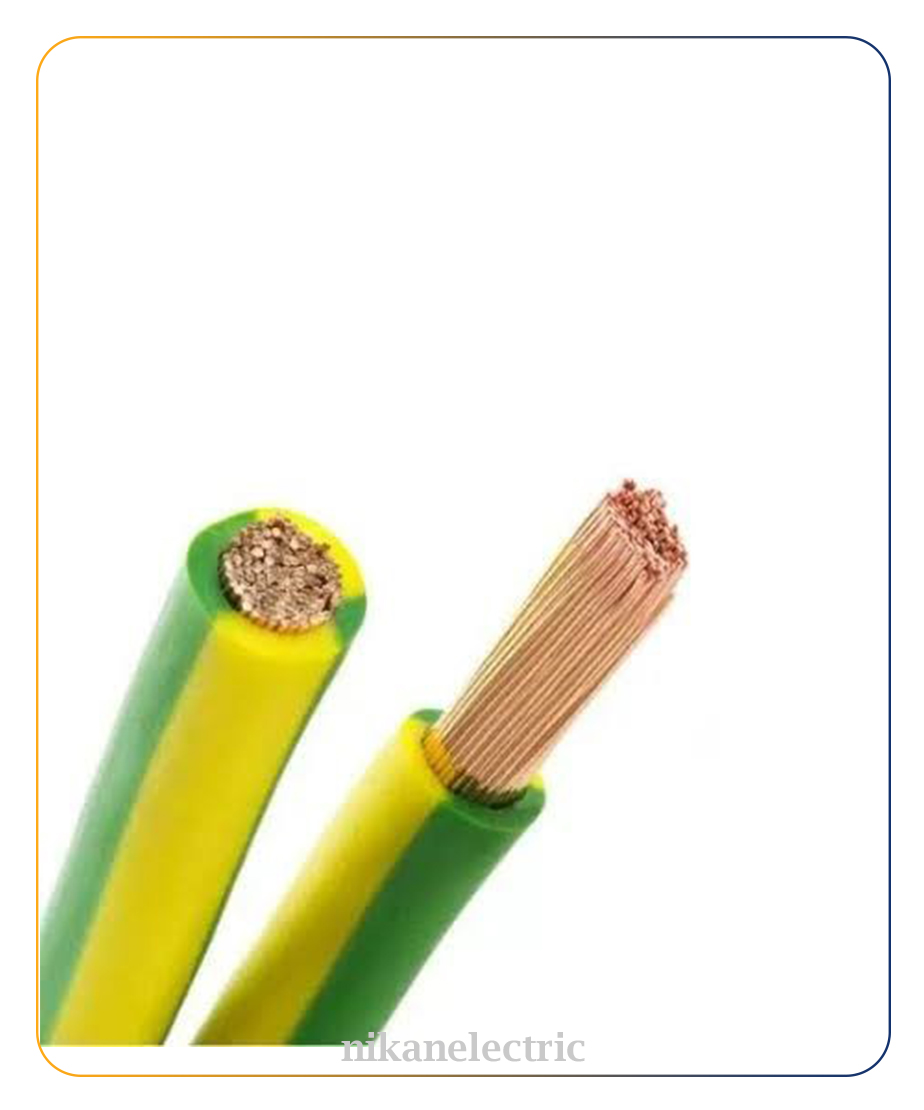

این محصول طبق مشخصات در رنگ ارت نیز ارائه می‌شود.

اما وجود رنگ ارت به این معنی نیست که سیم 4 میلی‌متر مربع برای تمام سیستم‌های ارت مناسب است. سطح مقطع هادی حفاظتی و هم‌بندی باید بر اساس طراحی سیستم و الزامات پروژه انتخاب شود.

اتصال صحیح هادی افشان 4

با افزایش سطح مقطع، کیفیت اتصال اهمیت بیشتری پیدا می‌کند.

ترمینال مورد استفاده باید متناسب با سطح مقطع هادی باشد و در صورت نیاز از سرسیم مناسب استفاده شود. اتصال نامناسب می‌تواند مقاومت نقطه اتصال را افزایش دهد و باعث ایجاد گرما شود.

به همین دلیل هنگام نصب سیم 4 در تابلو یا تجهیزات، فقط انتخاب سطح مقطع کافی نیست و کیفیت ترمینیشن نیز اهمیت دارد.

سیم افشان 1 در 4 چند آمپر تحمل می‌کند؟

برای این سؤال یک عدد ثابت و قابل استفاده در تمام شرایط وجود ندارد.

نصب داخل لوله، دمای محیط، تجمع چند هادی در کنار یکدیگر، نوع بار و شرایط دفع حرارت می‌توانند ظرفیت جریان قابل استفاده را تغییر دهند.

به همین دلیل جریان مجاز باید متناسب با روش نصب پروژه تعیین شود.

چه زمانی سیم 4 انتخاب مناسبی نیست؟

اگر مدار به سطح مقطع پایین‌تری نیاز داشته باشد، استفاده از سیم 4 ممکن است فقط هزینه، حجم سیم‌کشی و سختی اتصال را افزایش دهد.

از طرف دیگر اگر جریان یا افت ولتاژ پروژه به سطح مقطع بالاتری نیاز داشته باشد، نباید 4 میلی‌متر مربع را فقط به دلیل موجود بودن انتخاب کرد.

هدف، انتخاب سایز متناسب است؛ نه بزرگ‌ترین سایز ممکن.

قیمت سیم افشان 1 در 4 نوید

قیمت این محصول به عواملی مانند قیمت روز مس و مواد اولیه وابسته است و می‌تواند تغییر کند.

هنگام مقایسه قیمت، مطمئن شوید سیم مورد مقایسه واقعاً دارای سطح مقطع و مشخصات مشابه است.

خرید سیم افشان 1 در 4 نوید

اگر محاسبات و طراحی مدار استفاده از هادی 4 میلی‌متر مربع را مشخص کرده‌اند، سیم افشان 1×4 نوید می‌تواند یکی از گزینه‌های مورد بررسی باشد.

برای مشاهده سایر سایزها و انتخاب محصول متناسب با پروژه می‌توانید محصولات سیم و کابل نوید را در نیکان الکتریک بررسی کنید.

سوالات متداول

سیم افشان 1 در 4 چیست؟

یک سیم تک‌رشته افشان با سطح مقطع 4 میلی‌متر مربع است.

ولتاژ نامی آن چقدر است؟

طبق مشخصات محصول، 450/750 ولت.

چه رنگ‌هایی دارد؟

آبی، قرمز و ارت.

آیا سیم 4 برای تابلو برق مناسب است؟

در مدارهایی از تابلو که براساس طراحی به سطح مقطع 4 میلی‌متر مربع نیاز دارند، قابل استفاده است.

آیا برای ارت قابل استفاده است؟

در بعضی پروژه‌ها ممکن است استفاده شود، اما سطح مقطع ارت باید براساس طراحی و الزامات سیستم تعیین شود.

تفاوت سیم 4 و 2.5 چیست؟

سیم 4 سطح مقطع بیشتری دارد و برای طول و جنس یکسان مقاومت الکتریکی کمتری خواهد داشت؛ اما انتخاب بین آنها باید براساس نیاز مدار انجام شود.
