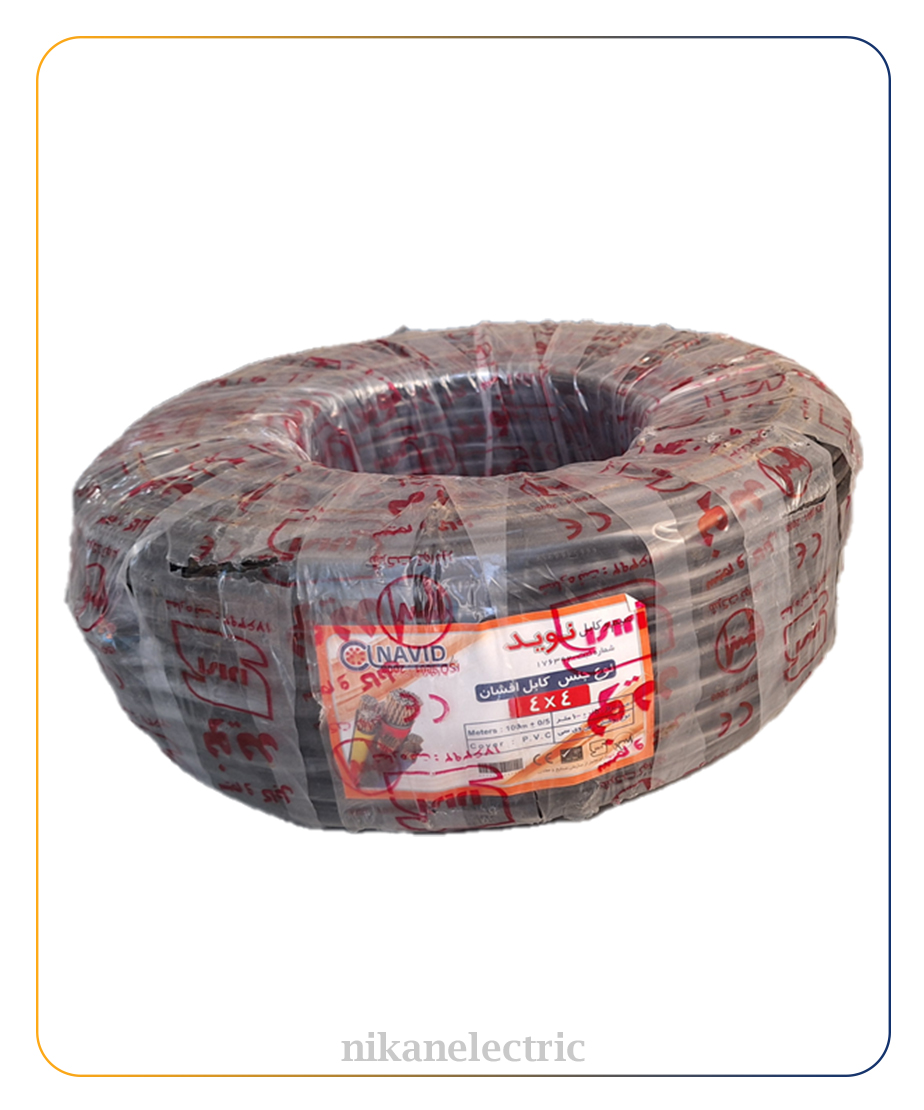

کابل افشان 4 در 4 نوید

کابل افشان 4 در 4 نوید

کابل افشان 4 در 4 نوید برای مدارهایی طراحی شده است که به چهار هادی مجزا با سطح مقطع 4 میلی‌متر مربع نیاز دارند. ترکیب چهار رشته هم‌اندازه با ساختار افشان، این محصول را به گزینه‌ای قابل بررسی برای برخی تابلوهای برق، تجهیزات الکتریکی، مدارهای تغذیه و سیستم‌هایی تبدیل می‌کند که تعداد هادی موردنیاز آنها بیشتر از کابل‌های دو و سه رشته است.

هر چهار هادی این کابل دارای سطح مقطع یکسان 4 میلی‌متر مربع هستند و از مس آنیل‌شده با ساختار افشان تشکیل می‌شوند. وجود تعداد زیادی رشته مسی نازک در هر هادی باعث می‌شود کابل نسبت به نمونه‌های دارای هادی سخت انعطاف بیشتری داشته باشد؛ ویژگی‌ای که هنگام ورود کابل به تابلو، عبور از مسیرهای دارای تغییر جهت و اتصال به تجهیزات اهمیت دارد.

این محصول از تولیدات برند نوید در گروه سیم و کابل است و می‌توانید برای مقایسه مدل‌ها و سایزهای دیگر، محصولات این برند و دسته سیم و کابل نیکان الکتریک را نیز بررسی کنید.

نکته مهم در خرید کابل 4×4 این است که فقط سطح مقطع را ملاک قرار ندهید. در یک کابل چهار رشته، تعداد هادی‌های موردنیاز مدار به اندازه سطح مقطع اهمیت دارد و باید قبل از خرید مشخص باشد که سیستم دقیقاً به چهار رشته نیاز دارد.

مشخصات فنی کابل افشان 4 در 4 نوید

مشخصات	مقدار
برند	نوید
نوع محصول	کابل افشان
سایز	4×4
تعداد هادی	4 رشته
سطح مقطع هر هادی	4 میلی‌متر مربع
جنس هادی	مس آنیل‌شده
کلاس هادی	کلاس 5
ساختار هادی	افشان
جنس عایق	PVC نوع C
ولتاژ نامی اعلام‌شده	450/750 ولت
محدوده دمای کاری اعلام‌شده	5- تا 70+ درجه سانتی‌گراد
ویژگی اصلی	چهار هادی هم‌اندازه و ساختار انعطاف‌پذیر

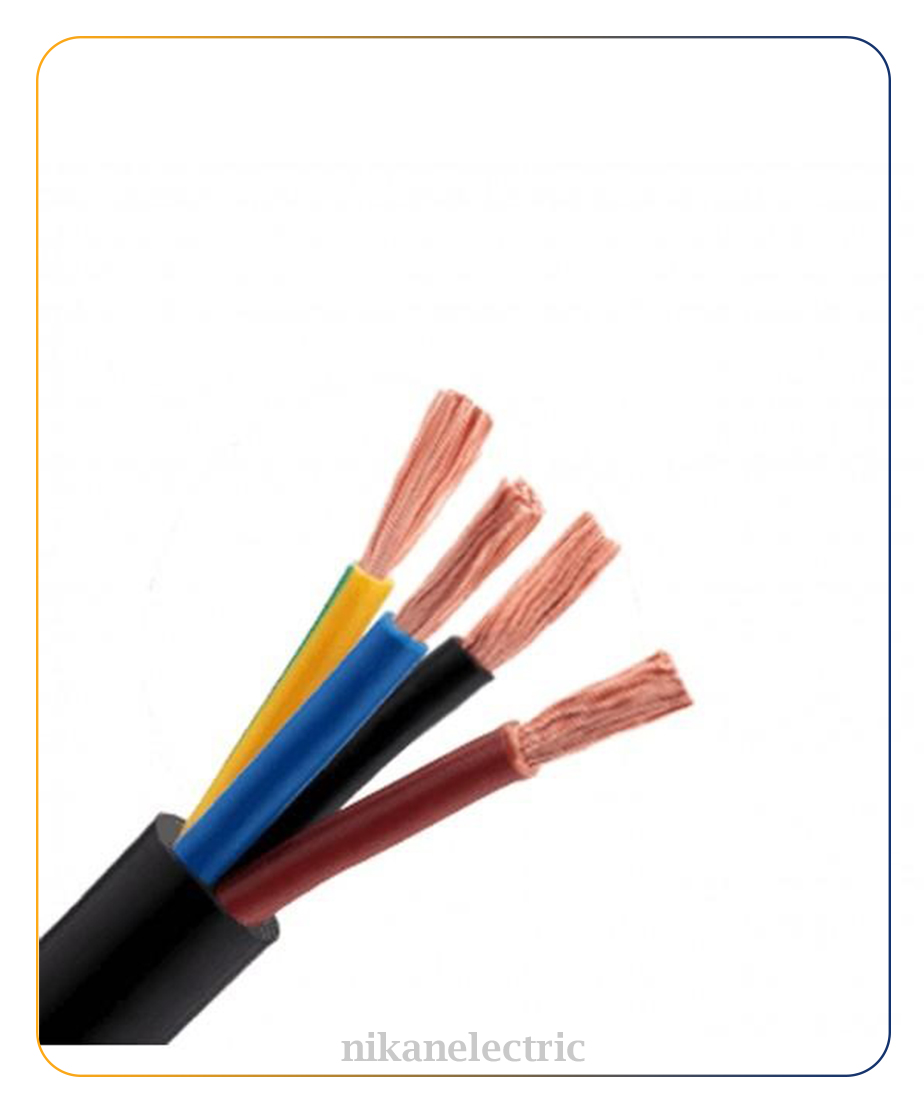

کابل 4×4 دقیقاً چه ساختاری دارد؟

در عبارت 4×4، عدد اول نشان‌دهنده تعداد هادی‌ها و عدد دوم نشان‌دهنده سطح مقطع هر هادی است.

بنابراین این کابل دارای چهار هادی است که سطح مقطع هر کدام 4 میلی‌متر مربع است.

این موضوع را نباید با «کابل 4 میلی‌متر» به‌صورت کلی اشتباه گرفت؛ زیرا تعداد رشته در طراحی مدار اهمیت اساسی دارد.

برای مثال کابل‌های زیر مشخصات یکسانی ندارند:

• کابل 2×4: دو هادی 4 میلی‌متر مربع
• کابل 3×4: سه هادی 4 میلی‌متر مربع
• کابل 4×4: چهار هادی 4 میلی‌متر مربع

بنابراین قبل از خرید باید هم تعداد هادی‌ها و هم سطح مقطع هر هادی مشخص باشند.

مزیت اصلی کابل چهار رشته 4 میلی‌متر چیست؟

مهم‌ترین ویژگی این محصول فقط ضخامت هادی نیست؛ بلکه ترکیب چهار هادی مستقل با سطح مقطع یکسان است.

در برخی مدارها لازم است چند مسیر الکتریکی در یک کابل مشترک منتقل شوند. در چنین شرایطی استفاده از کابل چهار رشته می‌تواند اجرای مسیر را منظم‌تر کند و نیاز به عبور چند کابل جداگانه را کاهش دهد، البته به شرط آنکه طراحی مدار استفاده از همین ساختار را تأیید کرده باشد.

چهار رشته بودن کابل می‌تواند در برخی سیستم‌های چندهادی، تابلوها و تجهیزات خاص کاربرد داشته باشد، اما نقش هر رشته باید بر اساس نقشه مدار مشخص شود.

نمی‌توان به‌طور عمومی گفت چهار رشته همیشه به معنی سه فاز و نول یا سه فاز و ارت است.

آیا کابل 4×4 برای برق سه‌فاز مناسب است؟

یکی از سوالات رایج درباره کابل چهار رشته، استفاده از آن در مدارهای سه‌فاز است.

از نظر تعداد هادی، برخی مدارهای سه‌فاز ممکن است از کابل چهار رشته استفاده کنند؛ اما نوع سیستم تعیین می‌کند چهار هادی دقیقاً چه وظیفه‌ای داشته باشند.

یک مدار ممکن است به موارد زیر نیاز داشته باشد:

• سه فاز و نول
• سه فاز و هادی حفاظتی
• سه فاز، نول و ارت که در این صورت ممکن است تعداد رشته بیشتری لازم باشد
• آرایش دیگری مطابق طراحی تجهیزات

بنابراین قبل از استفاده از کابل 4×4 در یک مدار سه‌فاز، تعداد و نقش هادی‌های موردنیاز باید از روی طراحی سیستم مشخص شود.

کابل افشان 4 در 4 در تابلوهای برق

کابل‌های چندرشته در برخی تابلوهای برق و مسیرهای ارتباطی میان تابلو و تجهیزات کاربرد دارند.

در این کاربرد، کابل 4×4 می‌تواند زمانی مورد توجه قرار گیرد که مدار به چهار هادی 4 میلی‌متر مربع نیاز داشته باشد.

ساختار افشان در چنین شرایطی مزیت مهمی دارد؛ زیرا هنگام ورود کابل به تابلو یا هدایت آن به سمت تجهیزات، انعطاف کابل نصب را آسان‌تر می‌کند.

با این حال، در محل اتصال باید به موارد زیر توجه شود:

• ترمینال باید مناسب هادی 4 میلی‌متر مربع باشد.
• رشته‌های مسی هنگام لخت کردن کابل نباید قطع یا آسیب‌دیده شوند.
• اتصال باید از نظر مکانیکی محکم باشد.
• در صورت نیاز باید از سرسیم مناسب استفاده شود.
• فشار مکانیکی نباید مستقیماً روی محل اتصال وارد شود.

کیفیت اتصال در کابل‌های قدرت به اندازه انتخاب سطح مقطع اهمیت دارد.

کابل 4×4 برای تغذیه تجهیزات

برخی تجهیزات الکتریکی و ماشین‌آلات ممکن است برای اتصال به شبکه به کابل چندرشته نیاز داشته باشند.

کابل 4×4 نوید در صورتی می‌تواند برای چنین تجهیزاتی مناسب باشد که مشخصات دستگاه از نظر تعداد هادی، جریان، ولتاژ و شرایط نصب با این کابل تطابق داشته باشد.

صرف اینکه یک دستگاه «صنعتی» یا «پرمصرف» است، دلیل کافی برای انتخاب کابل 4×4 نیست.

برای انتخاب باید مواردی مانند موارد زیر بررسی شوند:

• جریان نامی دستگاه
• جریان راه‌اندازی در تجهیزات موتوری
• تک‌فاز یا سه‌فاز بودن سیستم
• نیاز یا عدم نیاز به نول
• نیاز به هادی حفاظتی
• طول مسیر
• روش نصب
• حفاظت الکتریکی مدار

چرا کلاس 5 بودن هادی اهمیت دارد؟

طبق اطلاعات این محصول، هادی از مس آنیل‌شده کلاس 5 ساخته شده است.

کلاس 5 به ساختار افشان و انعطاف‌پذیر هادی اشاره دارد. هادی از تعداد زیادی مفتول مسی نازک تشکیل شده است و همین ساختار نسبت به هادی سخت قابلیت خم شدن بیشتری ایجاد می‌کند.

این موضوع در کابل 4×4 اهمیت ویژه‌ای دارد؛ زیرا چهار هادی 4 میلی‌متر مربع در کنار یکدیگر کابل نسبتاً حجیمی تشکیل می‌دهند و انعطاف هادی‌ها می‌تواند اجرای مسیر را آسان‌تر کند.

البته انعطاف‌پذیر بودن به معنی امکان خم کردن کابل با هر شعاعی نیست و باید از خم‌های شدید و فشار مکانیکی نامناسب جلوگیری شود.

تفاوت کابل افشان 4×4 با 4×2.5

این دو کابل هر دو چهار رشته هستند؛ بنابراین تفاوت اصلی آنها سطح مقطع هادی‌ها است.

در کابل 4×2.5 هر رشته 2.5 میلی‌متر مربع و در کابل 4×4 هر رشته 4 میلی‌متر مربع است.

برای جنس و طول یکسان، افزایش سطح مقطع باعث کاهش مقاومت الکتریکی هادی می‌شود.

کابل 4×4 ممکن است زمانی انتخاب شود که:

• جریان مدار بیشتر باشد
• مسیر طولانی‌تر باشد
• افت ولتاژ نیاز به کنترل بیشتری داشته باشد
• طراحی تجهیزات سطح مقطع 4 را مشخص کرده باشد

اما اگر مدار واقعاً با 2.5 میلی‌متر مربع طراحی شده باشد، افزایش سایز بدون دلیل فنی الزاماً مزیت محسوب نمی‌شود.

تفاوت کابل 4×4 با 4×6

در کابل 4×6 نیز تعداد هادی‌ها چهار عدد است، اما سطح مقطع هر هادی به 6 میلی‌متر مربع افزایش پیدا می‌کند.

در نتیجه کابل 4×6 از نظر حجم هادی، مقاومت الکتریکی، فضای موردنیاز برای نصب و قیمت با مدل 4×4 تفاوت دارد.

انتخاب بین این دو باید بر اساس محاسبات انجام شود.

اگر 4 میلی‌متر مربع پاسخگوی جریان و افت ولتاژ پروژه باشد، استفاده از 6 میلی‌متر مربع لزوماً ضروری نیست. در مقابل، اگر محاسبات سطح مقطع بزرگ‌تر را تعیین کنند، مدل 4×4 نباید فقط به دلیل قیمت یا نصب آسان‌تر جایگزین شود.

تفاوت کابل 4×4 با کابل 2×6

مقایسه این دو محصول فقط بر اساس مجموع مقدار مس صحیح نیست.

کابل 4×4 دارای چهار هادی مستقل 4 میلی‌متر مربع است، در حالی که کابل 2×6 دو هادی 6 میلی‌متر مربع دارد.

بنابراین این دو محصول برای ساختارهای مداری متفاوت طراحی می‌شوند و نمی‌توان آنها را جایگزین یکدیگر دانست.

در انتخاب کابل ابتدا تعداد هادی موردنیاز مشخص می‌شود و سپس سطح مقطع مناسب هر هادی تعیین می‌شود.

کابل افشان 4 در 4 چند آمپر تحمل می‌کند؟

برای کابل 4×4 نمی‌توان یک مقدار ثابت را به‌عنوان جریان مجاز تمام پروژه‌ها اعلام کرد.

وجود چهار هادی در یک کابل باعث می‌شود شرایط حرارتی آن با یک سیم تک‌رشته یا کابل دو رشته متفاوت باشد.

ظرفیت قابل استفاده تحت تأثیر عواملی مانند موارد زیر قرار دارد:

• تعداد هادی‌های حامل جریان
• روش نصب
• دمای محیط
• نصب داخل لوله، داکت یا سینی
• مجاورت با کابل‌های دیگر
• شرایط تهویه
• نوع بار
• طول مسیر

به همین دلیل جریان مجاز باید مطابق شرایط واقعی نصب و ضوابط طراحی تعیین شود.

اهمیت تعداد هادی‌های حامل جریان

در کابل چهار رشته، لزوماً تمام هادی‌ها همیشه به شکل یکسان بارگذاری نمی‌شوند.

نوع مدار مشخص می‌کند چه تعداد رشته جریان حمل می‌کنند و شرایط حرارتی کابل چگونه خواهد بود.

این موضوع یکی از دلایلی است که نمی‌توان فقط بر اساس عبارت «کابل 4 میلی‌متر» یک آمپراژ ثابت برای محصول اعلام کرد.

در پروژه‌های قدرت، طراحی مدار باید تعداد هادی‌های حامل جریان را نیز در نظر بگیرد.

افت ولتاژ در انتخاب کابل 4×4

در مسیرهای کوتاه ممکن است محدودیت حرارتی عامل اصلی انتخاب باشد، اما با افزایش طول مسیر، افت ولتاژ نیز اهمیت بیشتری پیدا می‌کند.

سطح مقطع 4 میلی‌متر مربع می‌تواند در یک پروژه از نظر جریان مناسب باشد اما در مسیر بسیار طولانی، محاسبه افت ولتاژ نتیجه دیگری ایجاد کند.

بنابراین برای انتخاب کابل 4×4 باید حداقل سه مورد هم‌زمان بررسی شوند:

1. جریان طراحی مدار
2. طول مسیر
3. شرایط نصب

عایق PVC نوع C

طبق اطلاعات ارائه‌شده، کابل افشان 4 در 4 نوید دارای عایق PVC نوع C است.

عایق وظیفه جداسازی الکتریکی هادی‌ها را بر عهده دارد و سلامت آن در عملکرد ایمن کابل اهمیت زیادی دارد.

هنگام نصب باید از موارد زیر جلوگیری شود:

• خراش عمیق
• بریدگی
• له‌شدگی
• کشش بیش از حد
• تماس نامناسب با منابع حرارتی

همچنین PVC بودن عایق به‌تنهایی به معنی مناسب بودن کابل برای هر فضای باز، محیط شیمیایی یا شرایط جوی شدید نیست.

محدوده دمای کاری کابل

طبق اطلاعات محصول، محدوده دمای کاری اعلام‌شده برای کابل افشان 4×4 نوید از 5- تا 70+ درجه سانتی‌گراد است.

افزایش دمای محیط می‌تواند شرایط حرارتی هادی را تغییر دهد و روی ظرفیت قابل استفاده کابل اثر بگذارد.

به همین دلیل دمای محل نصب یکی از پارامترهایی است که هنگام طراحی مدار باید در نظر گرفته شود.

قبل از خرید کابل افشان 4 در 4 چه چیزهایی را مشخص کنیم؟

خریدار این سایز بهتر است قبل از سفارش پاسخ چند سؤال را بداند:

مدار به چند هادی نیاز دارد؟

مهم‌ترین سؤال همین است. اگر سیستم به سه یا پنج هادی نیاز داشته باشد، انتخاب کابل چهار رشته صرفاً به دلیل سطح مقطع صحیح نخواهد بود.

جریان مدار چقدر است؟

سطح مقطع باید بر اساس جریان واقعی و شرایط نصب بررسی شود.

سیستم تک‌فاز است یا سه‌فاز؟

این موضوع می‌تواند روی تعداد و نقش هادی‌های موردنیاز تأثیر بگذارد.

طول مسیر چقدر است؟

برای مسیرهای طولانی باید افت ولتاژ محاسبه شود.

کابل از کجا عبور می‌کند؟

نصب در لوله، داکت، سینی یا محیط بسته شرایط حرارتی متفاوتی ایجاد می‌کند.

کابل به چه تجهیزی متصل می‌شود؟

ترمینال‌های تجهیز باید توان پذیرش هادی با سطح مقطع 4 میلی‌متر مربع را داشته باشند.

قیمت کابل افشان 4 در 4 نوید

قیمت کابل افشان 4 در 4 نوید تحت تأثیر مقدار مس مصرفی، مواد عایقی و شرایط بازار سیم و کابل قرار دارد.

به دلیل وجود چهار هادی 4 میلی‌متر مربع، مقدار مس این محصول نسبت به بسیاری از کابل‌های سبک بیشتر است و تغییر قیمت مس می‌تواند بر قیمت نهایی آن اثر قابل توجهی داشته باشد.

در زمان مقایسه قیمت، حتماً مطمئن شوید محصول مورد مقایسه واقعاً دارای چهار رشته با سطح مقطع 4 میلی‌متر مربع و مشخصات فنی مشابه است.

خرید کابل افشان 4 در 4 نوید از نیکان الکتریک

اگر طراحی پروژه شما استفاده از چهار هادی با سطح مقطع 4 میلی‌متر مربع را مشخص کرده است، کابل افشان 4 در 4 نوید را می‌توانید با توجه به جریان، طول مسیر، افت ولتاژ و شرایط نصب بررسی کنید.

برای مشاهده سایر سطح مقطع‌ها و تعداد رشته‌های موجود می‌توانید محصولات سیم و کابل نوید را در نیکان الکتریک بررسی و با یکدیگر مقایسه کنید.

در انتخاب کابل 4×4، مهم‌تر از انتخاب کابل بزرگ‌تر، انتخاب کابل دقیقاً متناسب با مدار است.

سوالات متداول کابل افشان 4 در 4 نوید

کابل 4 در 4 یعنی چه؟

یعنی کابل دارای چهار هادی است که سطح مقطع هر یک 4 میلی‌متر مربع است.

کابل 4×4 چند رشته دارد؟

این محصول چهار رشته هادی مجزا دارد.

هادی کابل افشان 4×4 نوید چیست؟

طبق مشخصات محصول، هادی از مس آنیل‌شده کلاس 5 و با ساختار افشان ساخته شده است.

آیا کابل 4×4 برای برق سه‌فاز مناسب است؟

در برخی مدارهای سه‌فاز ممکن است کابل چهار رشته مورد استفاده قرار گیرد، اما تعداد و نقش هادی‌ها باید براساس طراحی همان سیستم تعیین شود.

تفاوت کابل 4×4 و 4×2.5 چیست؟

تعداد رشته‌ها یکسان است اما سطح مقطع هر هادی در مدل 4×4 برابر 4 میلی‌متر مربع و در مدل 4×2.5 برابر 2.5 میلی‌متر مربع است.

تفاوت کابل 4×4 و 2×6 چیست؟

مدل 4×4 چهار هادی 4 میلی‌متر مربع دارد، در حالی که 2×6 دارای دو هادی 6 میلی‌متر مربع است. این دو برای مدارهای متفاوتی استفاده می‌شوند.

کابل 4×4 چند آمپر است؟

نمی‌توان برای تمام شرایط یک مقدار ثابت اعلام کرد. جریان قابل استفاده به روش نصب، دمای محیط، تعداد هادی‌های حامل جریان و شرایط حرارتی بستگی دارد.

آیا کابل 4×4 برای تابلو برق مناسب است؟

اگر طراحی مدار تابلو به چهار هادی 4 میلی‌متر مربع نیاز داشته باشد، قابل استفاده است. مناسب بودن آن باید بر اساس مدار مشخص شود.

هنگام خرید کابل 4×4 مهم‌ترین نکته چیست؟

علاوه بر سطح مقطع، تعداد هادی موردنیاز مدار، جریان، طول مسیر، افت ولتاژ و روش نصب باید بررسی شوند.
