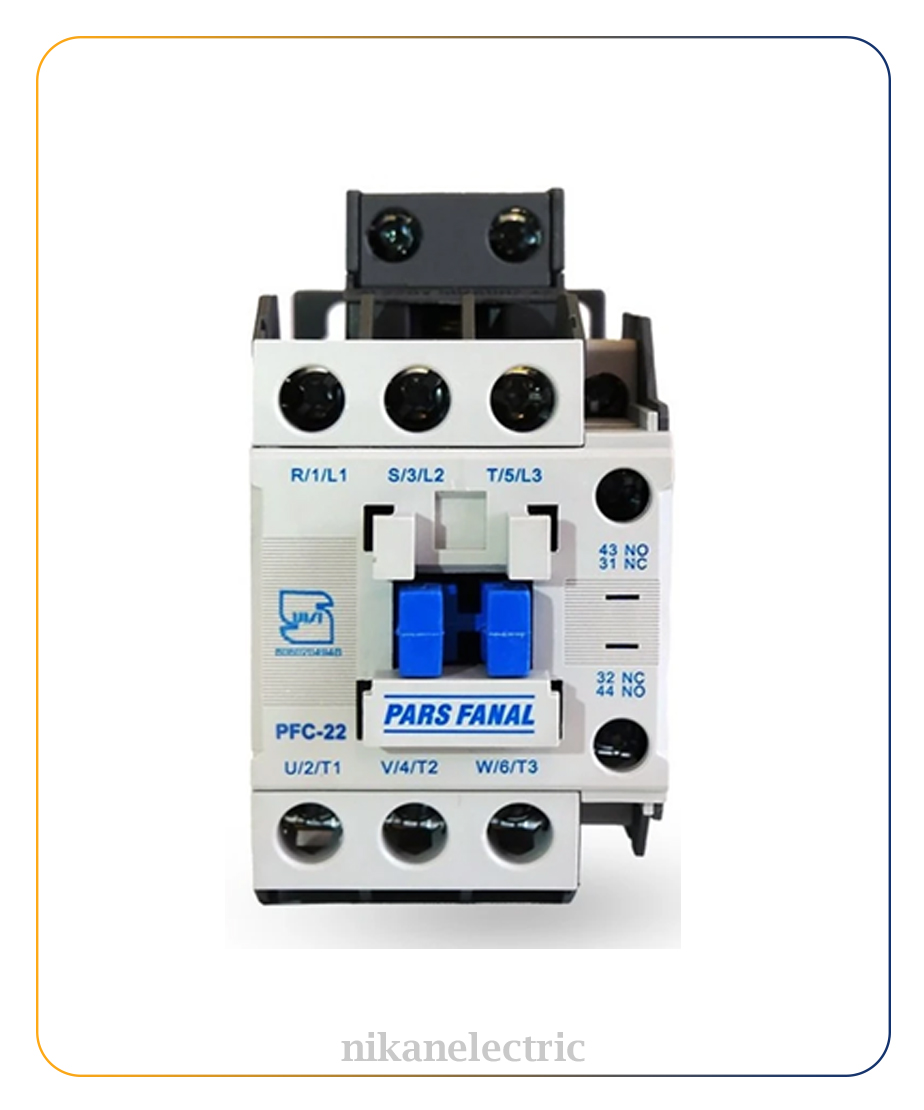

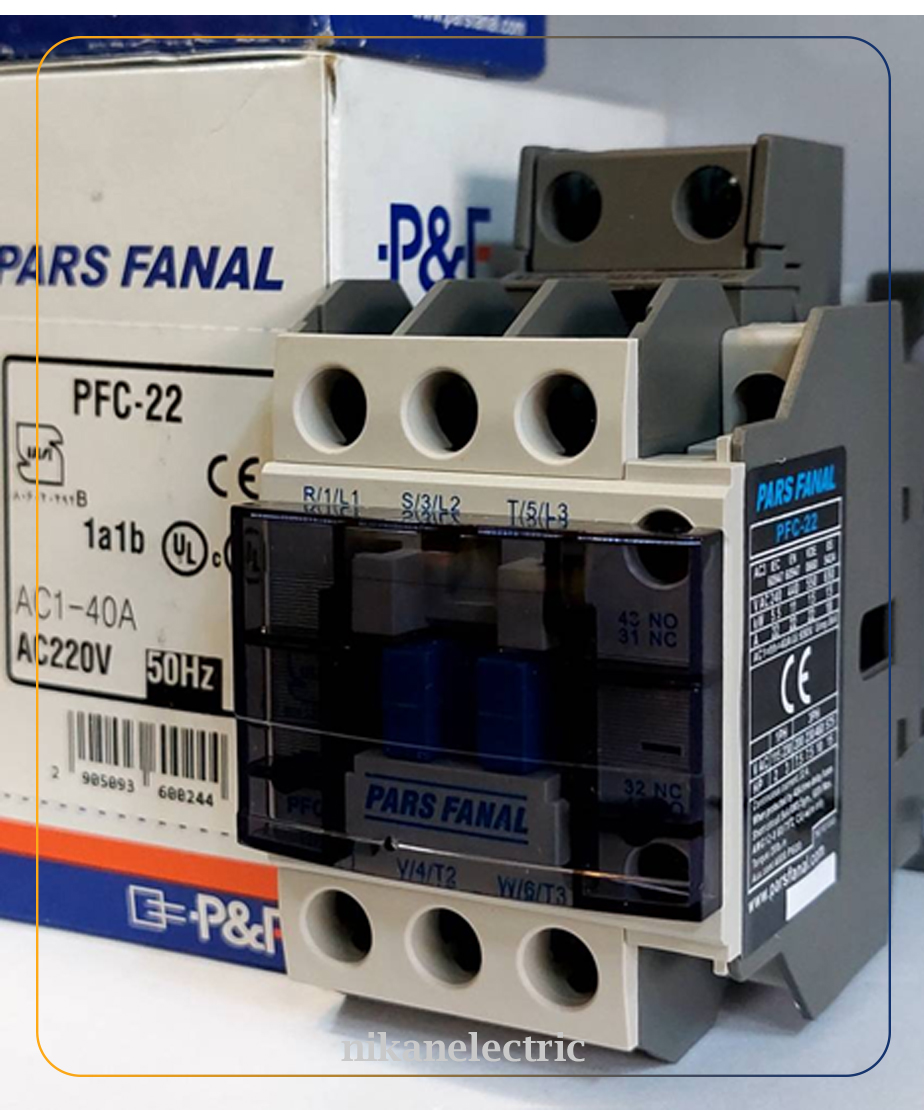

کنتاکتور 22 آمپر پارس فانال مدل PFC_22

کنتاکتور 22 آمپر پارس فانال مدل PFC-22

کنتاکتور 22 آمپر پارس فانال مدل PFC-22 یک کنتاکتور سه‌پل برای قطع و وصل مدارهای قدرت از طریق مدار فرمان است که در تابلو برق، راه‌اندازی الکتروموتور، سیستم‌های اتوماسیون و تجهیزات صنعتی کاربرد دارد.

این مدل دارای جریان نامی 22 آمپر در رده کاری AC-3 است و نسخه موردنظر با بوبین 220 ولت AC عرضه می‌شود. وجود سه کنتاکت اصلی قدرت و کنتاکت‌های کمکی 1NO+1NC باعث شده PFC-22 برای بسیاری از مدارهای فرمان و قدرت سه‌فاز قابل استفاده باشد.

برای مشاهده سایر قطعات مورد استفاده در سیم‌کشی و تابلو برق، می‌توانید محصولات دسته لوازم الکتریکی نیکان الکتریک را نیز بررسی کنید.

کنتاکتور PFC-22 چه کاربردی دارد؟

کنتاکتور به شما اجازه می‌دهد یک مدار قدرت را با استفاده از یک مدار فرمان با جریان پایین‌تر کنترل کنید.

با اعمال ولتاژ مناسب به بوبین، کنتاکت‌های اصلی کنتاکتور تغییر وضعیت می‌دهند و مدار قدرت وصل می‌شود. با قطع برق بوبین نیز کنتاکتور به حالت اولیه برمی‌گردد.

PFC-22 برای کاربردهایی مانند موارد زیر قابل استفاده است:

• راه‌اندازی و قطع و وصل الکتروموتور
• تابلوهای فرمان صنعتی
• پمپ و کمپرسور
• تجهیزات کارگاهی
• مدارهای روشنایی صنعتی
• سیستم‌های اتوماسیون
• بارهای مقاومتی متناسب با مشخصات کنتاکتور

جریان AC-3 برابر 22 آمپر

یکی از مهم‌ترین مشخصات این کنتاکتور، جریان نامی 22 آمپر در رده AC-3 است.

رده AC-3 عمدتاً برای قطع و وصل موتورهای القایی قفس سنجابی در شرایط راه‌اندازی و کار عادی استفاده می‌شود.

برای همین مدل، منابع بازار توان نامی حدود 11 کیلووات در شبکه سه‌فاز 400 ولت را نیز اعلام کرده‌اند.

جریان AC-1 تا حدود 40 آمپر

ظرفیت کنتاکتور برای بارهای مقاومتی با بار موتوری یکسان نیست.

برای PFC-22، جریان نامی در رده AC-1 حدود 40 آمپر اعلام شده است، در حالی که جریان AC-3 آن 22 آمپر است.

بنابراین هنگام انتخاب کنتاکتور باید نوع بار را نیز در نظر بگیرید و فقط عدد بزرگ‌تر آمپر را ملاک قرار ندهید.

بوبین 220 ولت AC

نسخه این صفحه دارای بوبین 220VAC است.

بوبین بخش فرمان کنتاکتور است و هنگام اعمال ولتاژ، مکانیزم الکترومغناطیسی داخلی را فعال می‌کند.

ولتاژ بوبین باید با ولتاژ مدار فرمان تطبیق داشته باشد. خانواده PFC در ولتاژهای بوبین دیگری نیز در بازار دیده می‌شود؛ بنابراین هنگام سفارش حتماً نسخه 220 ولت را با نیاز تابلو خود تطبیق دهید.

سه پل قدرت

PFC-22 یک کنتاکتور سه‌پل است و سه مسیر اصلی قدرت را هم‌زمان قطع و وصل می‌کند.

در کاربردهای سه‌فاز، سه فاز شبکه از کنتاکت‌های اصلی عبور می‌کنند و با فرمان بوبین، هر سه مسیر به شکل هم‌زمان تغییر وضعیت می‌دهند.

کنتاکت کمکی 1NO+1NC

برای این مدل یک کنتاکت کمکی Normally Open و یک کنتاکت کمکی Normally Closed ذکر شده است.

این کنتاکت‌ها می‌توانند در مدار فرمان برای کاربردهایی مثل:

• خودنگهدار
• اینترلاک
• اعلام وضعیت
• فرمان به رله یا PLC

استفاده شوند.

حداکثر ولتاژ کاری 690VAC

برای PFC-22 حداکثر ولتاژ کاری خط 690VAC در مشخصات فروش این مدل ثبت شده است.

این عدد به معنی آن نیست که محصول برای هر مدار 690 ولتی بدون بررسی مناسب است؛ انتخاب نهایی باید براساس ولتاژ، جریان، نوع بار و استاندارد طراحی تابلو انجام شود.

مشخصات فنی کنتاکتور 22 آمپر پارس فانال PFC-22

مشخصات	مقدار
برند	پارس فانال PARS FANAL
مدل	PFC-22
نوع محصول	کنتاکتور
تعداد پل قدرت	3 پل
جریان نامی AC-3	22 آمپر
جریان نامی AC-1	حدود 40 آمپر
توان نامی موتور در 400V	حدود 11 کیلووات
ولتاژ بوبین نسخه این صفحه	220VAC
کنتاکت کمکی	1NO + 1NC
حداکثر ولتاژ کاری خط	690VAC
کاربرد	تابلو برق، موتور، پمپ و مدار فرمان

کنتاکتور 22 آمپر برای چه موتوری مناسب است؟

طبق مشخصات ارائه‌شده برای PFC-22، توان نامی در شرایط AC-3 و 400VAC حدود 11kW ذکر شده است.

با این حال انتخاب کنتاکتور موتور نباید فقط براساس توان اسمی انجام شود. جریان پلاک موتور، شرایط راه‌اندازی، تعداد دفعات قطع و وصل و شرایط محیطی نیز اهمیت دارند.

تفاوت جریان AC-1 و AC-3 چیست؟

AC-1 بیشتر برای بارهای مقاومتی یا بارهایی با اندوکتانس کم استفاده می‌شود.

AC-3 به کاربردهای موتوری مربوط می‌شود و شرایط قطع و وصل سخت‌تری نسبت به AC-1 دارد.

به همین دلیل ممکن است یک کنتاکتور در AC-1 جریان بالاتری تحمل کند اما ظرفیت موتوری AC-3 آن پایین‌تر باشد.

آیا PFC-22 مستقیماً با موتور استفاده می‌شود؟

کنتاکتور بخش قطع و وصل مدار قدرت است، اما برای حفاظت موتور معمولاً به تجهیزات دیگری مانند رله اضافه‌بار، فیوز یا کلید حفاظتی متناسب نیز نیاز دارید.

بنابراین کنتاکتور را نباید به‌تنهایی جایگزین سیستم حفاظت موتور در نظر گرفت.

تفاوت بوبین 220 ولت با 24 ولت چیست؟

تفاوت مربوط به مدار فرمان است.

اگر مدار فرمان شما 220VAC باشد باید نسخه دارای بوبین 220 ولت انتخاب شود. برای مدار فرمان 24 ولت باید کنتاکتور با بوبین مناسب همان ولتاژ تهیه شود.

جریان 22 آمپر کنتاکت‌های قدرت با ولتاژ بوبین یکی نیست و نباید این دو مشخصه با یکدیگر اشتباه شوند.

هنگام خرید کنتاکتور به چه نکاتی توجه کنیم؟

قبل از سفارش این موارد را بررسی کنید:

• نوع بار
• جریان نامی بار
• توان موتور
• ولتاژ بوبین
• تعداد پل
• کنتاکت‌های کمکی موردنیاز
• شرایط کاری و دفعات قطع و وصل

اگر کنتاکتور جایگزین نمونه قبلی می‌شود، بهتر است کد مدل و ولتاژ بوبین روی قطعه قبلی را با محصول جدید مقایسه کنید.

خرید کنتاکتور 22 آمپر پارس فانال مدل PFC-22

اگر برای تابلو برق یا مدار فرمان به یک کنتاکتور سه‌پل 22 آمپر AC-3 با بوبین 220VAC نیاز دارید، کنتاکتور پارس فانال مدل PFC-22 یکی از گزینه‌های قابل بررسی این رده است.
