ترمینال نمره ۲۵

ترمینال نمره ۲۵

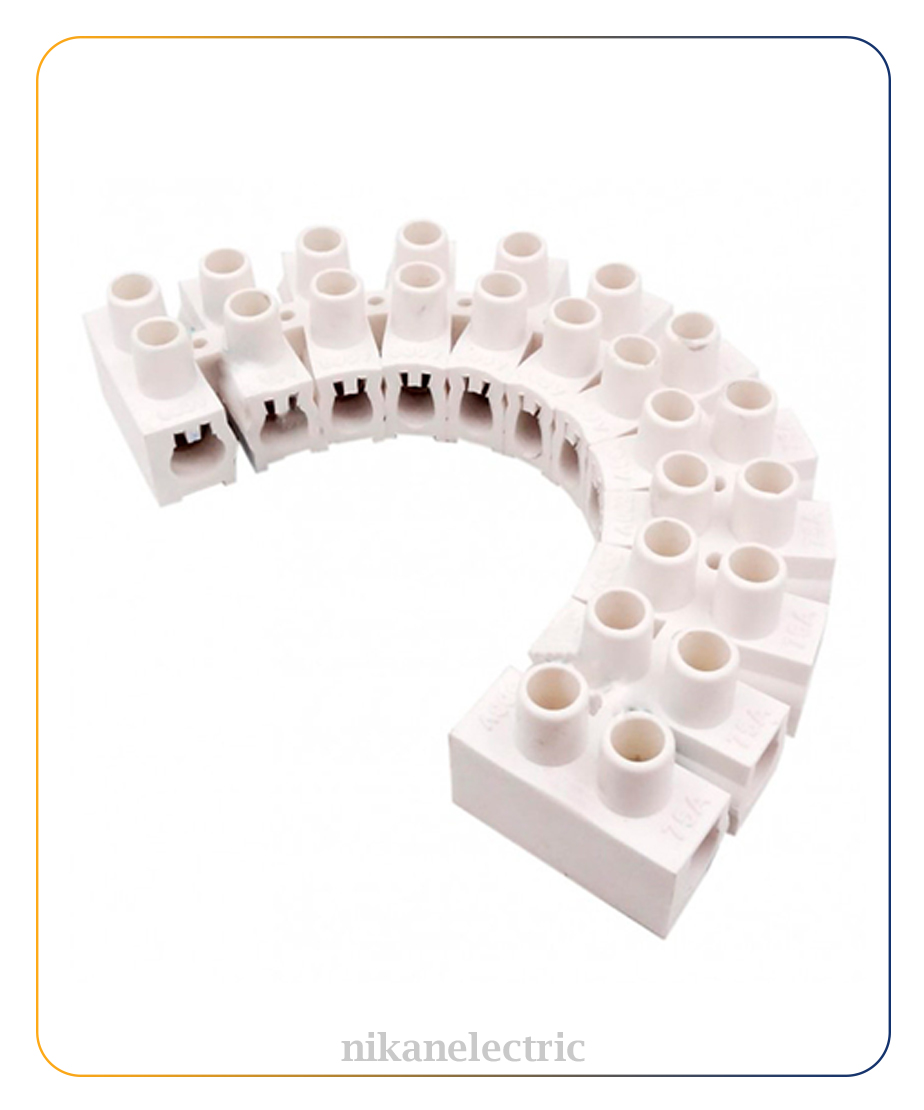

ترمینال نمره ۲۵ یک ترمینال شاخه‌ای پیچی برای اتصال و انشعاب سیم‌ها در تابلو برق، جعبه تقسیم و انواع سیم‌کشی‌های الکتریکی است. این محصول با بدنه عایق و بخش هادی داخلی، کمک می‌کند اتصال سیم‌ها نسبت به اتصال مستقیم و بدون ترمینال، مرتب‌تر و قابل کنترل‌تر اجرا شود.

این سایز بیشتر در پروژه‌هایی کاربرد دارد که به ترمینالی با ظرفیت جریان بالاتر از مدل‌های کوچک‌تر نیاز دارند و می‌تواند در سیم‌کشی ساختمان، تابلو برق و تجهیزات صنعتی متناسب مورد استفاده قرار گیرد.

ترمینال نمره ۲۵ چه کاربردی دارد؟

در هر خانه ترمینال، دو سر سیم از دو سمت وارد می‌شوند و توسط پیچ‌های نگهدارنده به بخش هادی داخلی متصل می‌شوند.

از این محصول می‌توان برای کاربردهایی مانند موارد زیر استفاده کرد:

• تابلو برق
• جعبه تقسیم
• سیم‌کشی ساختمان
• تجهیزات برقی
• تابلوهای کنترلی
• سیستم‌های توزیع داخلی برق
• پروژه‌های صنعتی و کارگاهی

انتخاب ترمینال باید براساس جریان مدار، سطح مقطع سیم و شرایط نصب انجام شود.

جریان نامی حدود ۶۳ آمپر

در بسیاری از ترمینال‌های شاخه‌ای سایز ۲۵ موجود در بازار، جریان نامی ۶۳ آمپر اعلام شده است.

این عدد ظرفیت نامی محصول در شرایط تعریف‌شده سازنده است و به این معنی نیست که هر سیم یا هر مدار ۶۳ آمپری را می‌توان بدون بررسی به آن متصل کرد.

سطح مقطع سیم، دمای محیط، کیفیت اتصال و نحوه سفت کردن پیچ‌ها نیز روی عملکرد نهایی اثر دارند.

ولتاژ نامی تا ۶۰۰ ولت

برای نمونه‌های رایج ترمینال نمره ۲۵، حداکثر ولتاژ نامی ۶۰۰ ولت ذکر شده است.

این محصول در گروه تجهیزات برق فشار ضعیف قرار می‌گیرد و عبارت «فشار قوی» برای توصیف آن دقیق نیست.

بدنه PVC عایق

در مدل‌های رایج این سایز، بدنه ترمینال از PVC عایق ساخته می‌شود.

این پوشش، قسمت‌های هادی داخلی را از یکدیگر جدا می‌کند و احتمال تماس اتفاقی با بخش فلزی را کاهش می‌دهد.

البته عایق بودن بدنه جایگزین اجرای صحیح سیم‌کشی و رعایت اصول ایمنی برق نیست.

اتصال پیچی

ترمینال نمره ۲۵ از اتصال پیچی استفاده می‌کند.

سیم لخت‌شده داخل بخش فلزی قرار گرفته و سپس پیچ روی آن سفت می‌شود.

برای سیم‌های افشان، استفاده از وایرشوی متناسب می‌تواند رشته‌های سیم را هنگام ورود به ترمینال منظم‌تر نگه دارد.

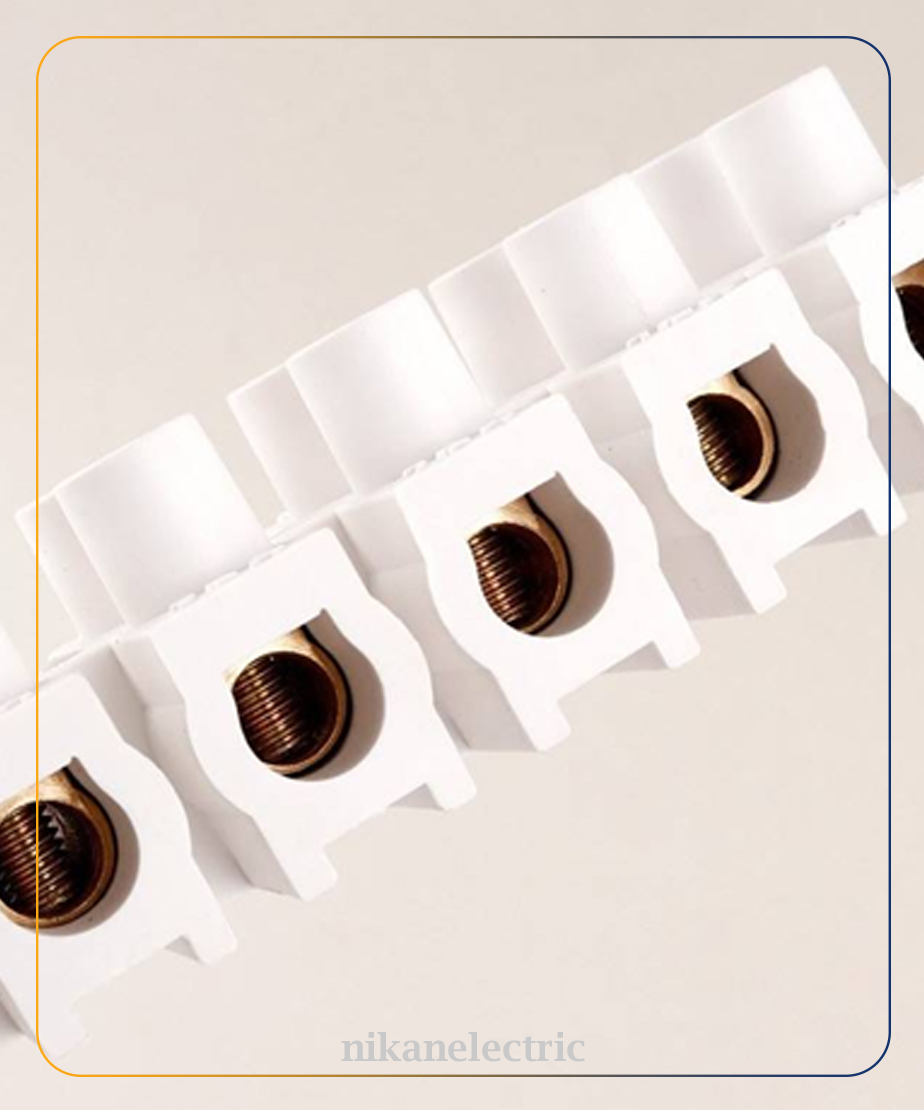

مغزی داخلی ترمینال

در نمونه‌های رایج بازار، بخش هادی داخلی از برنج ساخته می‌شود.

این قسمت مسیر الکتریکی بین دو طرف ترمینال را ایجاد می‌کند و کیفیت تماس آن با سیم در عملکرد اتصال اهمیت زیادی دارد.

۱۲ خانه مجزا

ترمینال‌های شاخه‌ای نمره ۲۵ معمولاً به‌صورت ۱۲ خانه عرضه می‌شوند.

در صورت نیاز می‌توان از کل شاخه استفاده کرد یا بسته به نوع محصول و طراحی آن، تعداد موردنیاز را از شاخه جدا کرد.

هر خانه یک اتصال مستقل ایجاد می‌کند.

نمره ۲۵ به معنی سیم ۲۵ میلی‌متر مربع نیست

یکی از نکات مهم هنگام خرید این است که عبارت «نمره ۲۵» را نباید مستقیماً معادل سطح مقطع ۲۵mm² سیم در نظر گرفت.

در برخی مدل‌های رایج سایز ۲۵، سیم‌های حدود ۳ تا ۶ میلی‌متر مربع و در مدل‌های دیگر تا حدود ۱۰ میلی‌متر مربع پشتیبانی می‌شوند.

بنابراین هنگام خرید، ظرفیت واقعی سیم‌گیر همان محصول باید بررسی شود.

مشخصات فنی ترمینال نمره ۲۵

مشخصات	توضیحات
نوع محصول	ترمینال شاخه‌ای برق
سایز	نمره ۲۵
نوع اتصال	پیچی
تعداد خانه رایج	۱۲ خانه
جنس بدنه رایج	PVC
جنس هادی داخلی رایج	برنج
جریان نامی رایج	حدود ۶۳ آمپر
حداکثر ولتاژ نامی رایج	حدود ۶۰۰ ولت
کاربرد	تابلو برق، جعبه تقسیم و سیم‌کشی
نوع مصرف	ساختمانی و صنعتی

آیا ترمینال نمره ۲۵ برای برق سه‌فاز مناسب است؟

می‌تواند در بخش‌هایی از سیستم سه‌فاز استفاده شود، اما صرف سه‌فاز بودن مدار برای انتخاب ترمینال کافی نیست.

جریان مدار، سطح مقطع سیم، تعداد فازها و مشخصات واقعی ترمینال باید با یکدیگر تطبیق داشته باشند.

آیا برای سیم افشان مناسب است؟

بله، در صورت قرار داشتن سطح مقطع سیم داخل محدوده مجاز ترمینال قابل استفاده است.

برای سیم افشان بهتر است از وایرشوی مناسب استفاده شود تا رشته‌های سیم هنگام بسته شدن پیچ پراکنده نشوند.

آیا اتصال با این ترمینال بدون افت ولتاژ است؟

هیچ اتصال الکتریکی کاملاً بدون مقاومت نیست.

اگر سیم با سطح مقطع مناسب انتخاب شده و پیچ ترمینال به‌درستی بسته شود، مقاومت اتصال باید پایین باشد. شل بودن پیچ یا نصب نامناسب می‌تواند باعث افزایش مقاومت و گرم شدن محل اتصال شود.

هنگام خرید چه چیزی را بررسی کنیم؟

قبل از خرید این موارد را مشخص کنید:

• جریان مدار
• سطح مقطع سیم
• تعداد اتصال موردنیاز
• نوع سیم، مفتولی یا افشان
• ولتاژ کاری مدار
• فضای موجود برای نصب

اگر محصول قرار است جایگزین ترمینال قبلی شود، مقایسه ابعاد و مشخصات مدل قدیمی نیز کمک‌کننده است.

خرید ترمینال نمره ۲۵

اگر برای سیم‌کشی تابلو برق، جعبه تقسیم یا تجهیزات الکتریکی به یک ترمینال پیچی شاخه‌ای نیاز دارید، ترمینال نمره ۲۵ یکی از سایزهای پرکاربرد این گروه است.

پیش از خرید، ظرفیت سیم‌گیر و جریان موردنیاز مدار را با مشخصات محصول تطبیق دهید.

برای مشاهده سایر قطعات و تجهیزات مورد استفاده در سیم‌کشی و اتصالات برق، می‌توانید محصولات دسته لوازم الکتریکی نیکان الکتریک را نیز بررسی کنید.
