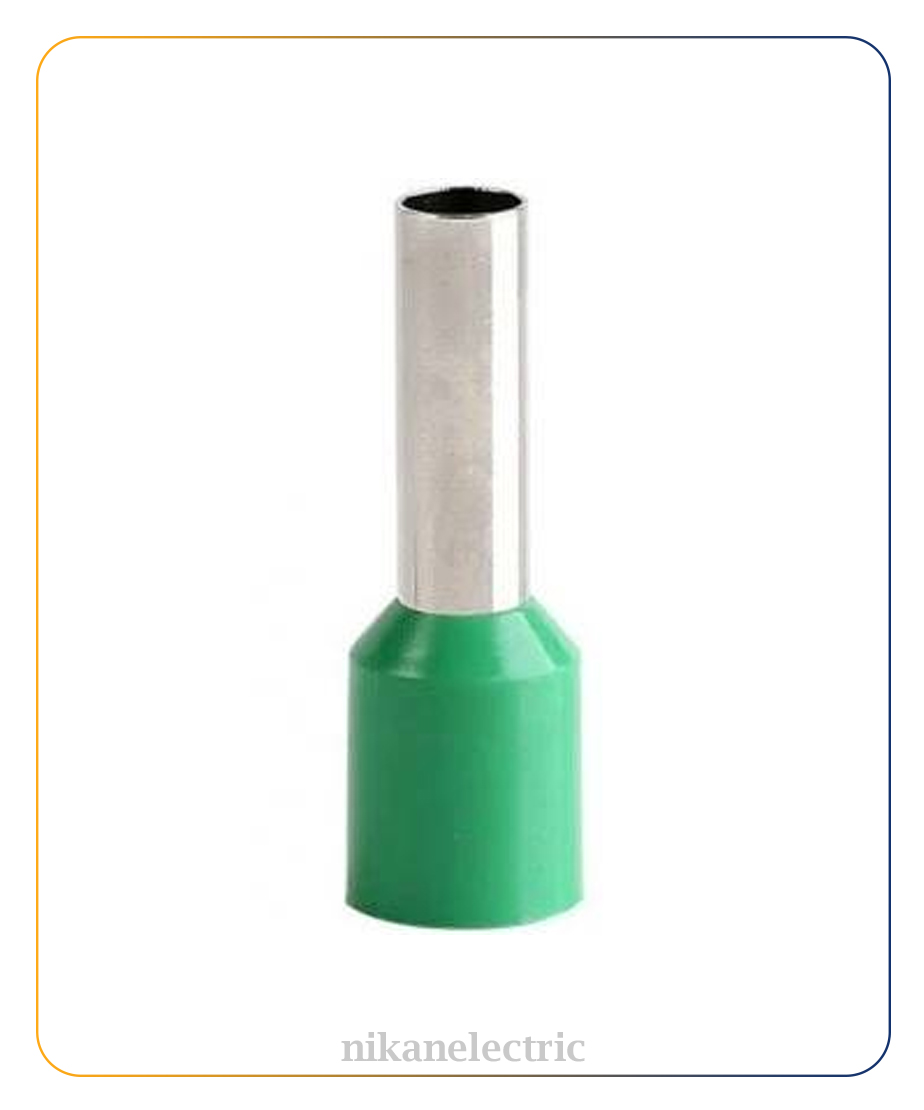

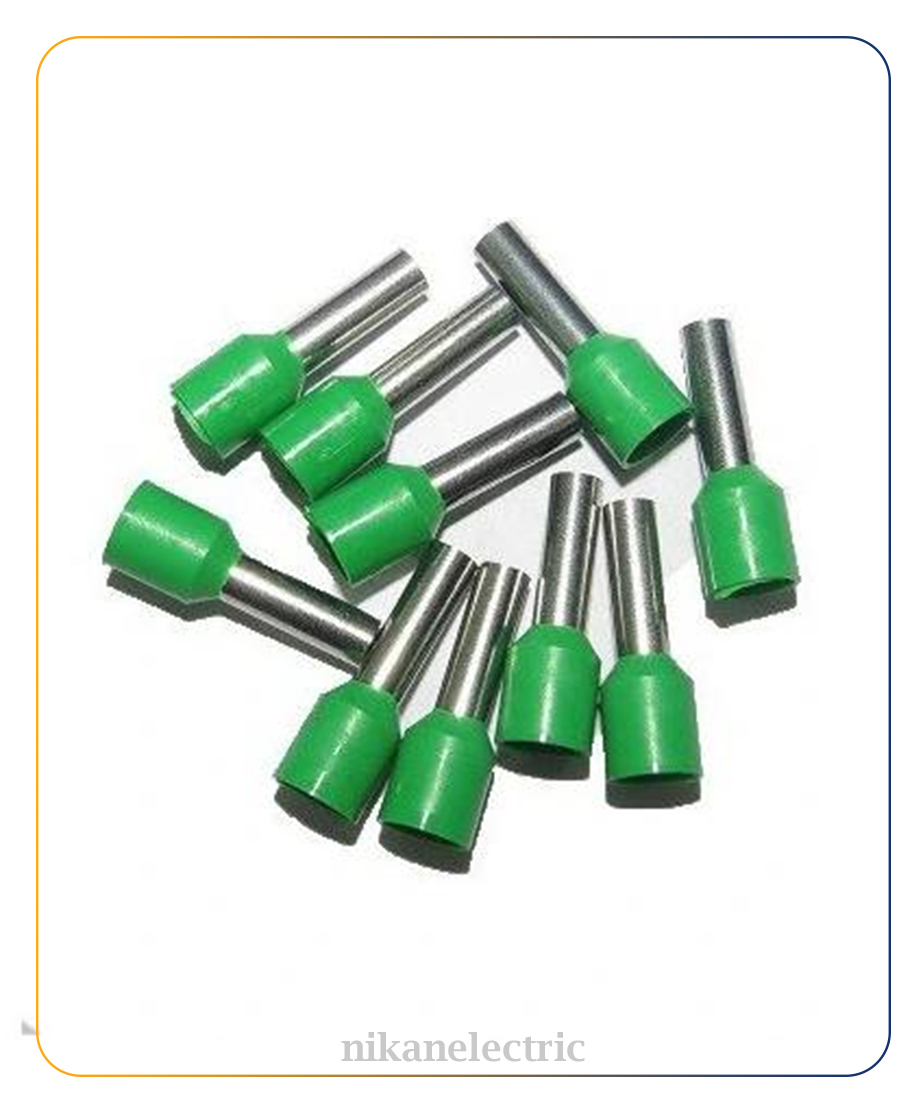

وایرشو سایز 6

وایرشو سایز 6

وایرشو سایز 6 یا سرسیم لوله‌ای ۶ میلی‌متر مربع، قطعه‌ای برای آماده‌سازی انتهای سیم‌های افشان قبل از قرار گرفتن داخل ترمینال، کلید، کنتاکتور و تجهیزات برق است.

در سیم افشان، رشته‌های مسی ممکن است هنگام بستن پیچ ترمینال از یکدیگر باز شوند یا بخشی از آن‌ها خارج از محل اتصال باقی بماند. وایرشو با جمع کردن این رشته‌ها داخل یک لوله فلزی، انتهای سیم را به شکل منظم‌تری برای پرس و اتصال داخل ترمینال آماده می‌کند.

سایز ۶ این محصول برای سیم افشان با سطح مقطع ۶ میلی‌متر مربع طراحی شده است.

وایرشو سایز 6 چیست؟

وایرشو که با نام‌های سرسیم وایرشو، سرسیم لوله‌ای و Ferrule Terminal نیز شناخته می‌شود، روی انتهای لخت‌شده سیم افشان قرار می‌گیرد و سپس با انبر پرس مناسب فشرده می‌شود.

پس از پرس، رشته‌های سیم داخل لوله وایرشو در کنار یکدیگر نگه داشته می‌شوند و انتهای سیم برای ورود به ترمینال شکل منظم‌تری پیدا می‌کند.

این محصول با کابلشو متفاوت است؛ کابلشو معمولاً دارای محل پیچ یا سوراخ برای اتصال به شینه و پیچ است، در حالی که وایرشو برای ورود سیم افشان به ترمینال استفاده می‌شود.

سایز 6 یعنی چه؟

عدد ۶ در نام این محصول به سطح مقطع سیم قابل استفاده اشاره دارد.

یعنی وایرشو سایز ۶ برای سیم افشان با سطح مقطع اسمی 6mm² طراحی شده است.

نباید عدد ۶ را با قطر خارجی سیم یا قطر خود وایرشو اشتباه گرفت.

قبل از خرید، سطح مقطع درج‌شده روی سیم یا کابل را بررسی کنید.

مناسب سیم‌های افشان

کاربرد اصلی وایرشو برای سیم‌های چندرشته‌ای و افشان است.

هنگامی که سیم افشان بدون وایرشو زیر پیچ ترمینال قرار می‌گیرد، ممکن است بعضی رشته‌ها از محل اتصال خارج شوند یا در اثر فشار پیچ آسیب ببینند.

استفاده از وایرشو مناسب و پرس صحیح، رشته‌ها را در یک مجموعه منظم نگه می‌دارد و اتصال سیم داخل ترمینال را مرتب‌تر می‌کند.

بخش فلزی وایرشو

در وایرشوهای استاندارد، لوله فلزی معمولاً از مس با روکش قلع ساخته می‌شود.

پرس این قسمت روی هادی باعث می‌شود رشته‌های سیم داخل لوله ثابت شوند.

کیفیت نهایی اتصال فقط به خود وایرشو وابسته نیست و انتخاب سایز صحیح و استفاده از انبر پرس مناسب نیز اهمیت زیادی دارد.

روکش عایق رنگی

وایرشوهای روکش‌دار در قسمت ورودی سیم دارای یک یقه یا روکش پلاستیکی هستند.

این بخش برای هدایت راحت‌تر رشته‌های سیم به داخل لوله و شناسایی سایز استفاده می‌شود.

رنگ روکش ممکن است براساس استاندارد یا تولیدکننده متفاوت باشد؛ بنابراین برای انتخاب سایز فقط به رنگ اعتماد نکنید و عدد سطح مقطع را بررسی کنید.

وایرشو سایز 6 کجا استفاده می‌شود؟

این محصول در بسیاری از تجهیزات برقی قابل استفاده است، از جمله:

• تابلو برق
• ترمینال ریلی
• کنتاکتور
• کلیدهای صنعتی
• رله
• تجهیزات کنترل
• تابلو فرمان
• تجهیزات اتوماسیون
• سیم‌کشی دستگاه‌های برقی

شرط اصلی این است که ترمینال موردنظر سیم ۶ میلی‌متر مربع همراه با وایرشو را بپذیرد.

وایرشو باید پرس شود

وایرشو فقط با قرار دادن روی سیم آماده استفاده نیست.

پس از لخت کردن مقدار مناسب سیم، هادی داخل وایرشو قرار می‌گیرد و بخش فلزی با انبر پرس وایرشو فشرده می‌شود.

پرس باید یکنواخت و متناسب با سایز ۶ میلی‌متر مربع انجام شود.

استفاده از انبردست معمولی به جای پرس مخصوص می‌تواند شکل نامناسبی ایجاد کند و کیفیت اتصال را کاهش دهد.

مراحل نصب وایرشو سایز 6

ابتدا روکش سیم به اندازه متناسب با طول بخش فلزی وایرشو برداشته می‌شود.

سپس تمام رشته‌های مسی بدون بریدگی یا پراکندگی داخل وایرشو قرار می‌گیرند.

وایرشو داخل فک مناسب انبر پرس قرار گرفته و پرس می‌شود.

پس از پرس، اتصال باید از نظر ثابت بودن سیم داخل وایرشو بررسی شود و سپس داخل ترمینال قرار گیرد.

تفاوت وایرشو تک و دوبل

وایرشو تک برای یک سیم استفاده می‌شود.

وایرشو دوبل دارای ورودی بزرگ‌تری است و برای قرار دادن دو سیم داخل یک وایرشو طراحی شده است.

بنابراین اگر دو سیم ۶ میلی‌متر مربع باید وارد یک ترمینال شوند، باید از وایرشو دوبل 2×6 متناسب استفاده شود و وایرشو تک سایز ۶ جایگزین آن نیست.

مشخصات وایرشو سایز 6

مشخصات	توضیحات
نوع محصول	وایرشو / سرسیم لوله‌ای
نام انگلیسی	Wire-end Ferrule
سایز	۶ میلی‌متر مربع
سیم مناسب	سیم افشان 6mm²
نوع	تک
ساختار	لوله فلزی + روکش عایق
کاربرد	آماده‌سازی انتهای سیم برای ترمینال
روش نصب	پرس با ابزار مخصوص
مناسب برای	تابلو برق، ترمینال و تجهیزات کنترلی

تفاوت وایرشو سایز 6 با کابلشو سایز 6 چیست؟

این دو محصول کاربرد یکسانی ندارند.

وایرشو روی انتهای سیم افشان پرس می‌شود و سپس سیم داخل ترمینال قرار می‌گیرد.

کابلشو معمولاً دارای سطح اتصال حلقوی، دوشاخه یا ساختار مشابه است و برای اتصال کابل به پیچ، شینه یا نقطه اتصال مخصوص استفاده می‌شود.

بنابراین هنگام خرید باید براساس نوع ترمینال، محصول مناسب را انتخاب کنید.

آیا وایرشو باعث جلوگیری از گرم شدن اتصال می‌شود؟

وایرشو به‌تنهایی چنین تضمینی ایجاد نمی‌کند.

انتخاب سایز صحیح، کیفیت پرس، گشتاور مناسب پیچ ترمینال و تناسب سیم با جریان مدار همگی روی کیفیت اتصال اثر دارند.

وظیفه اصلی وایرشو، جمع کردن و آماده‌سازی رشته‌های سیم افشان برای یک اتصال منظم داخل ترمینال است.

آیا برای سیم 4 یا 10 میلی‌متر می‌توان از وایرشو 6 استفاده کرد؟

خیر.

وایرشو باید متناسب با سطح مقطع سیم انتخاب شود.

برای سیم ۴ میلی‌متر مربع از وایرشو سایز ۴ و برای سیم ۱۰ میلی‌متر مربع از وایرشو سایز ۱۰ استفاده کنید.

استفاده از سایز نامناسب می‌تواند باعث پرس ناقص یا جا نرفتن صحیح سیم شود.

خرید وایرشو سایز 6

اگر برای سیم‌کشی تابلو برق یا تجهیزات الکتریکی از سیم افشان ۶ میلی‌متر مربع استفاده می‌کنید، وایرشو سایز ۶ برای آماده‌سازی و پرس انتهای سیم گزینه مناسب این کاربرد است.

برای نصب صحیح، حتماً از انبر پرس متناسب با سایز وایرشو استفاده کنید.

برای مشاهده سایزها و مدل‌های دیگر می‌توانید دسته لوازم الکتریکی نیکان الکتریک را نیز بررسی کنید.
