فنر سیم‌کشی مدل فلزی

فنر سیم‌کشی مدل فلزی

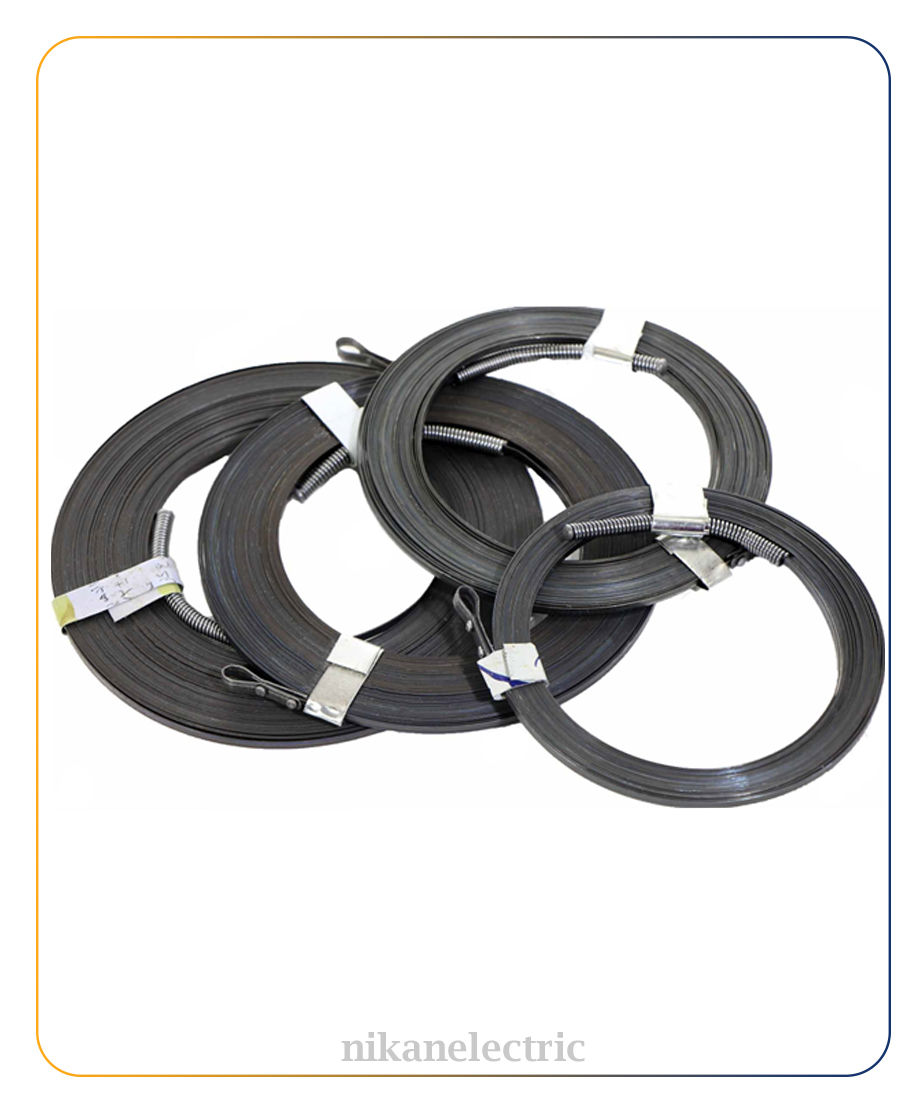

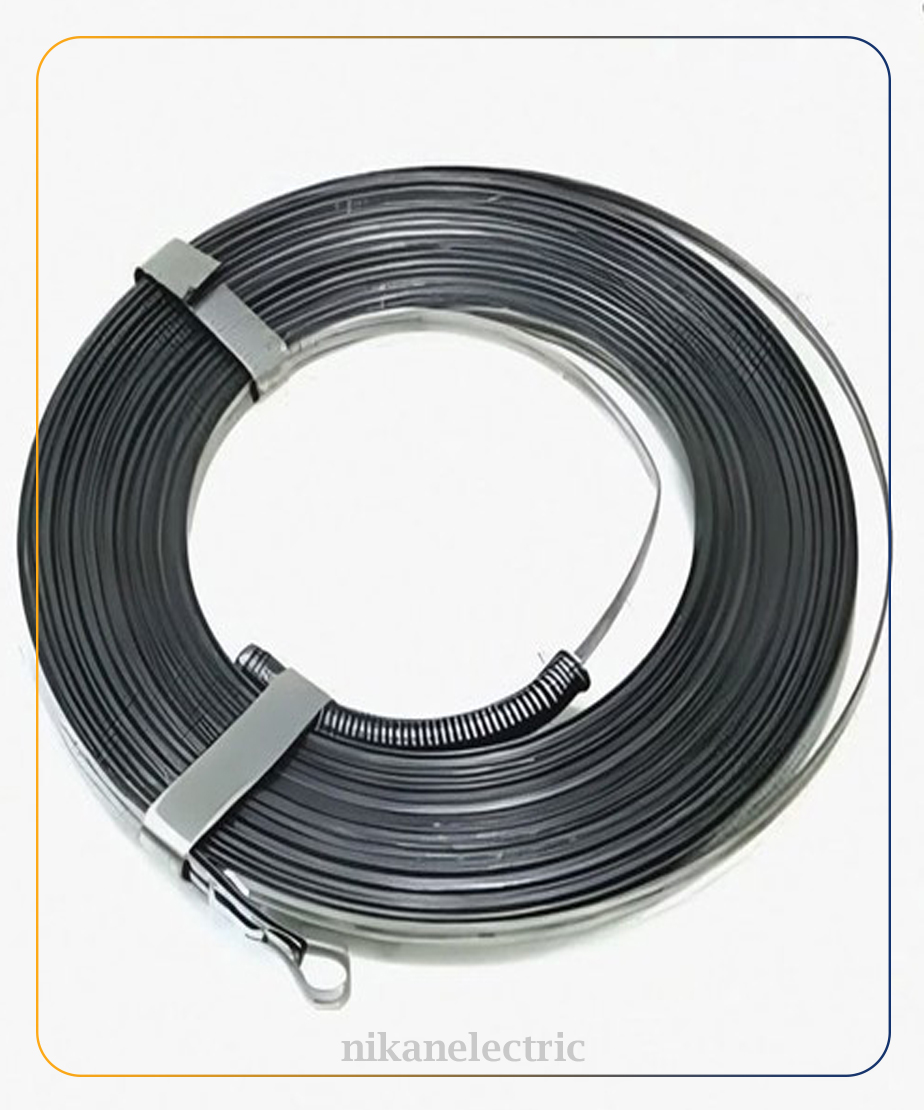

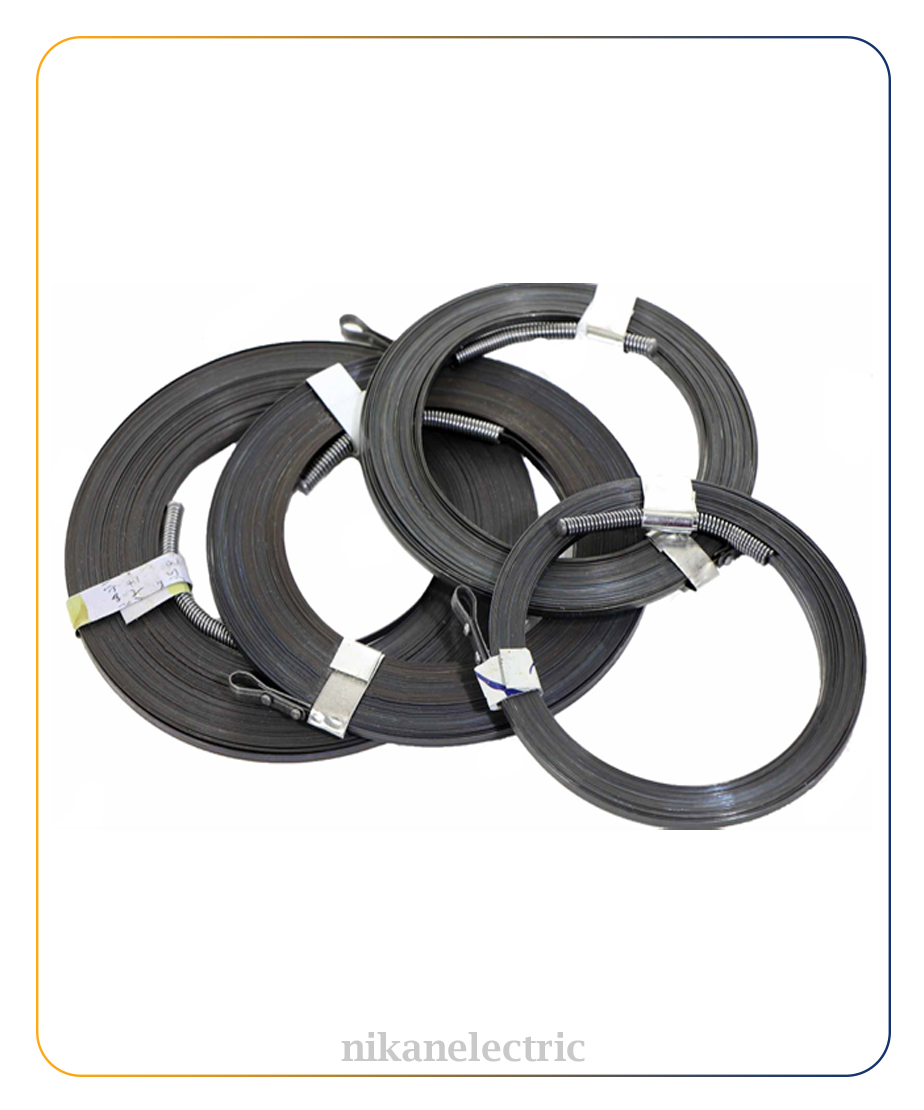

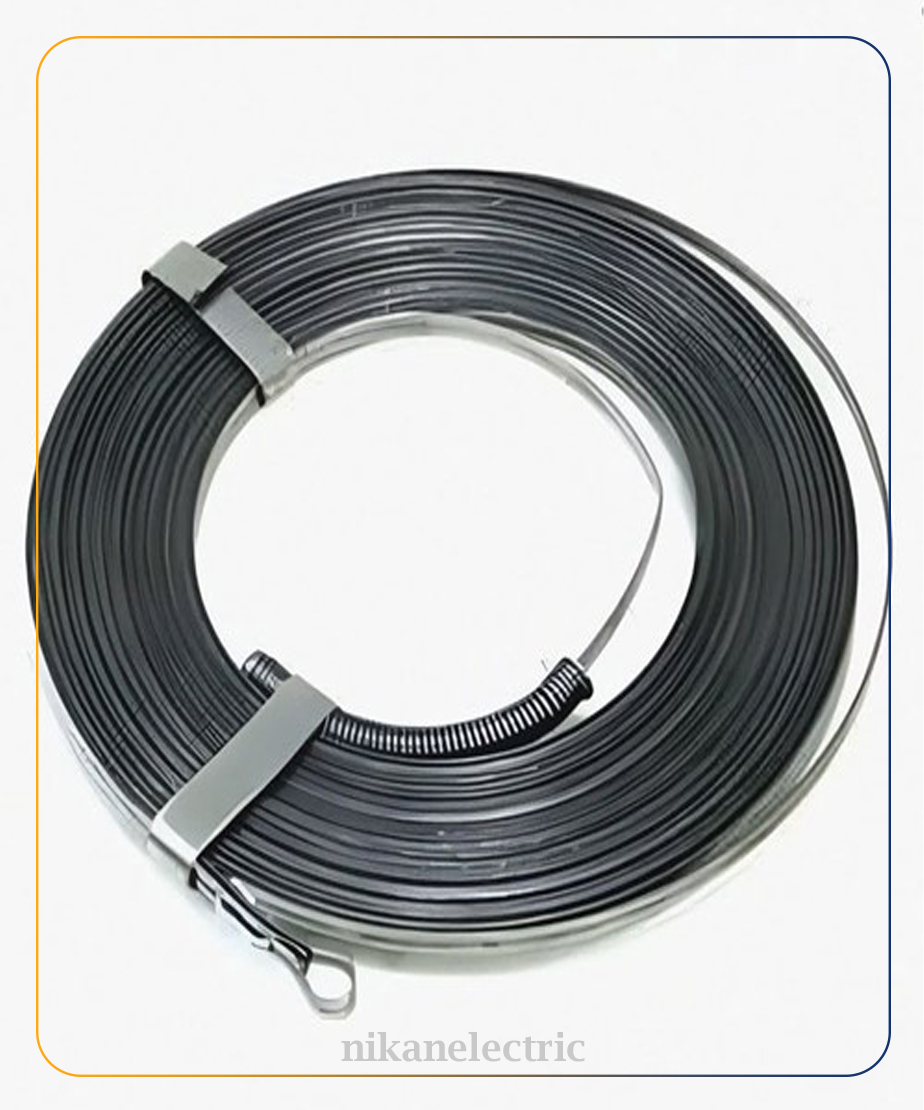

فنر سیم‌کشی مدل فلزی یکی از ابزارهای کاربردی برق‌کاری برای عبور دادن سیم و کابل از داخل لوله‌های برق، مسیرهای توکار و بعضی داکت‌ها است. زمانی که لوله برق داخل دیوار یا سقف اجرا شده و دسترسی مستقیم به مسیر وجود ندارد، فنر سیم‌کشی کمک می‌کند سیم از یک سمت لوله وارد شده و از سمت دیگر خارج شود.

نوع فلزی این ابزار به دلیل ساختار باریک، انعطاف‌پذیر و در عین حال مقاوم، برای بسیاری از کارهای سیم‌کشی ساختمان مورد استفاده قرار می‌گیرد و یکی از ابزارهای متداول در کیف برق‌کاران محسوب می‌شود.

فنر سیم‌کشی فلزی چه کاربردی دارد؟

کاربرد اصلی این ابزار، رد کردن سیم از داخل لوله برق است.

ابتدا فنر از یک طرف وارد لوله می‌شود و پس از رسیدن سر آن به انتهای مسیر، سیم یا کابل به قسمت مخصوص اتصال فنر بسته می‌شود. سپس با بیرون کشیدن فنر، سیم نیز از داخل لوله عبور می‌کند.

از این ابزار می‌توان برای عبور سیم‌هایی مانند:

• سیم برق ساختمان
• سیم تلفن
• کابل آنتن
• بعضی کابل‌های شبکه
• سیم‌های کنترلی سبک

از داخل مسیرهای مناسب استفاده کرد.

چرا از فنر سیم‌کشی استفاده می‌شود؟

در سیم‌کشی توکار، لوله‌ها معمولاً قبل از عبور سیم داخل دیوار یا سقف نصب می‌شوند.

هل دادن مستقیم سیم داخل یک لوله چندمتری، مخصوصاً اگر مسیر دارای خم باشد، معمولاً دشوار است. فنر سیم‌کشی برای حل همین مشکل طراحی شده و امکان عبور سیم از داخل مسیر را ساده‌تر می‌کند.

به همین دلیل در اجرای سیم‌کشی ساختمان، تعویض سیم‌های قدیمی یا اضافه کردن سیم جدید به مسیرهای موجود، یکی از ابزارهای کاربردی برق‌کار است.

مدل فلزی چه تفاوتی دارد؟

فنرهای سیم‌کشی در انواع مختلف فلزی، پلاستیکی و فایبرگلاس تولید می‌شوند.

مدل فلزی معمولاً از یک نوار یا رشته فلزی انعطاف‌پذیر ساخته می‌شود که بتواند داخل لوله حرکت کند و در عین حال هنگام هل دادن، استحکام کافی داشته باشد.

انتخاب بین مدل فلزی و غیرفلزی به طول مسیر، تعداد خم‌ها، قطر لوله و شرایط پروژه بستگی دارد.

مناسب سیم‌کشی ساختمان

این ابزار برای بسیاری از پروژه‌های برق ساختمان قابل استفاده است، از جمله:

• سیم‌کشی واحد مسکونی
• سیم‌کشی دفتر و فروشگاه
• عبور سیم داخل لوله‌های برق
• بازسازی سیم‌کشی قدیمی
• اضافه کردن سیم به مسیر موجود
• عبور کابل تلفن و آنتن
• پروژه‌های برق‌کاری توکار

نحوه استفاده از فنر سیم‌کشی

ابتدا سر فنر را از ورودی لوله وارد کنید و به‌آرامی آن را در مسیر حرکت دهید.

پس از خارج شدن سر فنر از طرف دیگر، سیم موردنظر به قسمت انتهایی فنر متصل می‌شود.

اتصال سیم باید به شکلی انجام شود که در زمان کشیدن داخل لوله باز نشود و قسمت اتصال نیز بیش از حد حجیم نباشد.

سپس یک نفر فنر را می‌کشد و در صورت امکان نفر دوم سیم را از سمت ورودی هدایت می‌کند تا سیم با فشار کمتری از داخل لوله عبور کند.

اتصال سیم به فنر

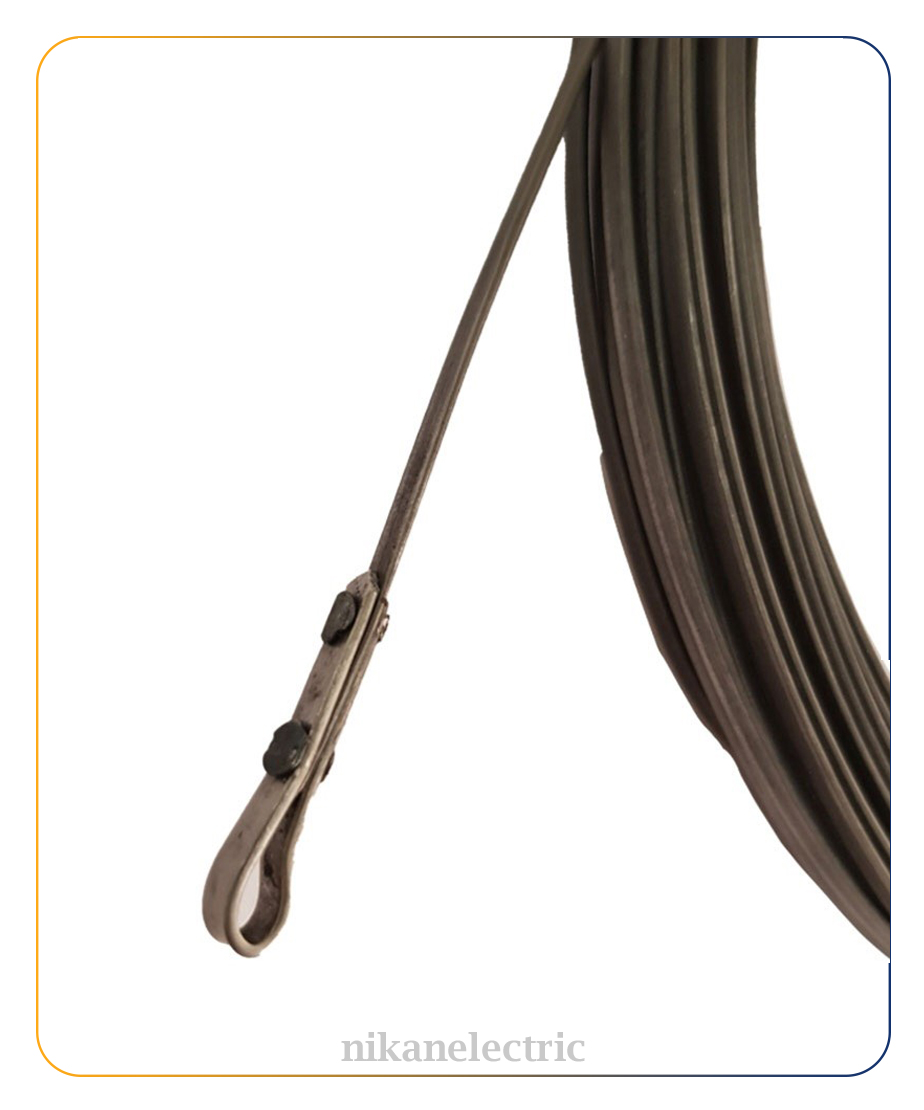

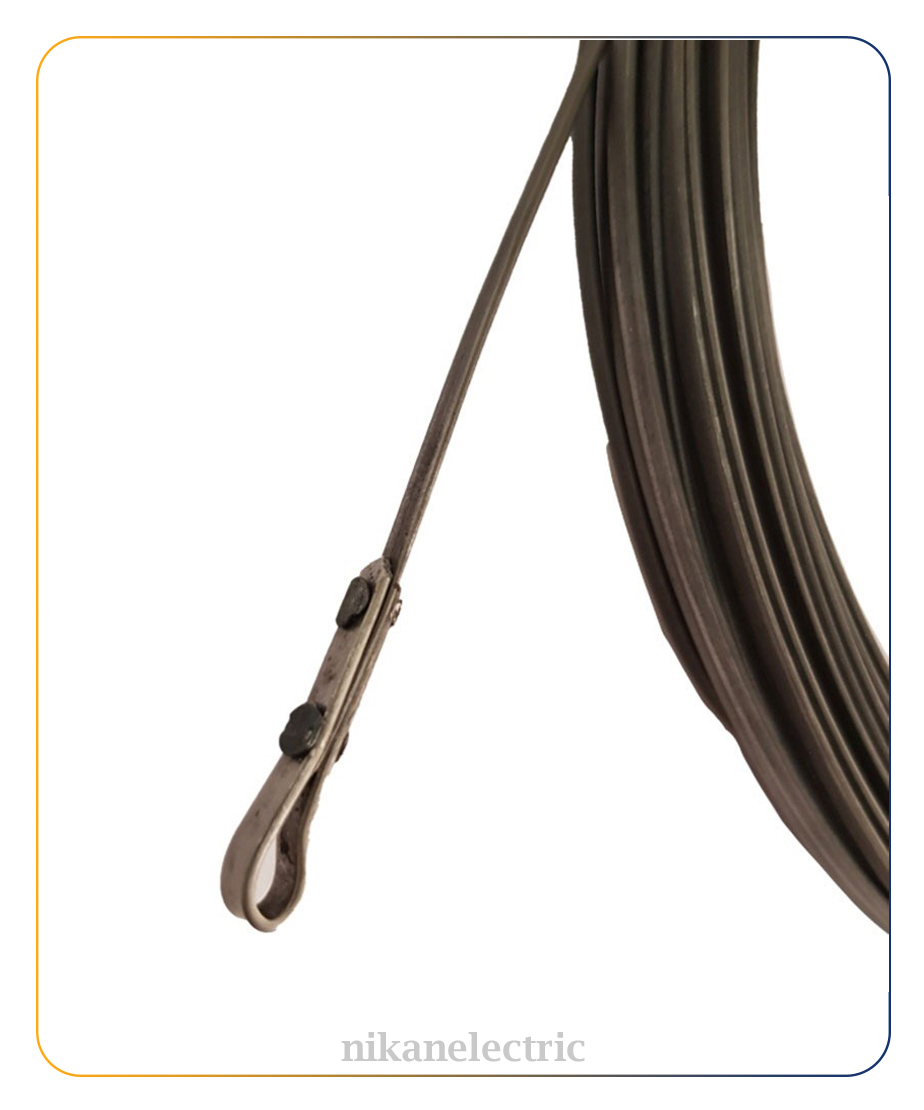

در بسیاری از فنرهای سیم‌کشی، در انتهای ابزار قسمتی برای اتصال سیم وجود دارد.

هنگام بستن سیم بهتر است اتصال تا حد امکان باریک و یکدست باشد؛ زیرا یک گره بزرگ یا لبه تیز ممکن است در زانوها و خم‌های لوله گیر کند.

برای چند سیم نیز بهتر است سر سیم‌ها به شکل مرتب کنار یکدیگر قرار گیرند تا عبور از مسیر راحت‌تر شود.

عبور از مسیرهای دارای خم

یکی از چالش‌های سیم‌کشی، عبور فنر از لوله‌هایی است که چند خم دارند.

مدل فلزی انعطاف لازم برای عبور از بسیاری از مسیرهای معمول ساختمان را دارد، اما مسیرهای بسیار پیچیده، لوله‌های له‌شده یا زانوهای غیراصولی می‌توانند حتی عبور فنر را دشوار کنند.

در چنین شرایطی نباید فنر را با نیروی بیش از حد فشار داد؛ چون ممکن است داخل مسیر گیر کند یا تغییر شکل دهد.

انتخاب طول مناسب فنر

طول فنر باید متناسب با طول مسیر لوله انتخاب شود.

برای مسیرهای کوتاه، فنر کوتاه‌تر حمل و کنترل راحت‌تری دارد؛ اما در پروژه‌های بزرگ‌تر باید طول فنر بیشتر از طول مسیر موردنظر باشد.

از آنجا که طول دقیق این محصول در عنوان مشخص نشده است، هنگام سفارش بهتر است متراژ نسخه موجود را بررسی کنید.

آیا فنر سیم‌کشی فقط برای سیم برق است؟

خیر.

این ابزار در صورت مناسب بودن قطر لوله و کابل، برای عبور سیم تلفن، کابل آنتن و برخی کابل‌های سبک دیگر نیز قابل استفاده است.

برای کابل‌های حساس مانند کابل شبکه باید هنگام کشیدن دقت بیشتری شود تا فشار و کشش بیش از اندازه به کابل وارد نشود.

نکات مهم هنگام استفاده

پیش از شروع کار، در صورت وجود سیم برق در مسیر، ایمنی مدار و قطع بودن برق بررسی شود.

از فشار بیش از حد به فنر در مسیر مسدود خودداری کنید.

بعد از استفاده نیز فنر فلزی را در محیط خشک نگهداری کنید و از ایجاد خم تیز یا پیچاندن نامناسب آن جلوگیری کنید.

اگر مسیر لوله مسدود یا آسیب‌دیده باشد، ابتدا باید مشکل خود مسیر برطرف شود.

مشخصات فنر سیم‌کشی مدل فلزی

فنر فلزی بهتر است یا پلاستیکی؟

هیچ‌کدام برای تمام پروژه‌ها برتری مطلق ندارند.

فنر فلزی به دلیل استحکام و ساختار باریک برای بسیاری از سیم‌کشی‌های عمومی کاربردی است. مدل‌های پلاستیکی یا فایبرگلاس نیز در بعضی مسیرها مزایای خاص خود را دارند.

انتخاب مناسب به مسیر لوله، طول کار و نوع کابل بستگی دارد.

آیا می‌توان چند سیم را هم‌زمان عبور داد؟

بله، در صورتی که فضای داخل لوله کافی باشد.

تعداد و سطح مقطع سیم‌ها باید با قطر لوله سازگار باشد و مجموعه سیم‌ها نیز به شکل مناسب به فنر متصل شوند.

اگر لوله بیش از حد پر باشد، عبور سیم دشوار می‌شود و نباید با نیروی زیاد سیم‌ها را داخل آن کشید.

خرید فنر سیم‌کشی مدل فلزی

اگر برای اجرای سیم‌کشی ساختمان یا عبور سیم از داخل لوله‌های برق به ابزاری ساده و کاربردی نیاز دارید، فنر سیم‌کشی مدل فلزی یکی از ابزارهای پایه برق‌کاری است.

قبل از سفارش، طول موردنیاز و شرایط مسیر سیم‌کشی خود را بررسی کنید تا فنر مناسب پروژه انتخاب شود.
