کنترل فاز میکروپروسسوری شیوا امواج

کنترل فاز میکروپروسسوری شیوا امواج مدل MRJN-2P

کنترل فاز میکروپروسسوری شیوا امواج مدل MRJN-2P با کد محصول 13JN1 یک رله حفاظتی سه‌فاز برای پایش وضعیت شبکه برق و محافظت از تجهیزات در برابر اختلالاتی مانند قطع فاز، جابه‌جایی فازها، عدم تقارن ولتاژ و افزایش یا کاهش ولتاژ است.

این مدل از سیستم میکروپروسسوری استفاده می‌کند و برای تابلوهای برق صنعتی، تجاری و سایر سیستم‌های سه‌فاز که حفاظت شبکه در آن‌ها اهمیت دارد، طراحی شده است.

ابعاد جمع‌وجور، امکان تنظیم حساسیت عدم تقارن و زمان تأخیر در وصل، نمایش وضعیت شبکه با LED و قابلیت پلمپ بخش تنظیمات از ویژگی‌های مهم MRJN-2P هستند.

کنترل فاز MRJN-2P چه کاری انجام می‌دهد؟

در یک شبکه سه‌فاز، اختلالاتی مانند قطع یکی از فازها، جابه‌جایی توالی فاز، افت یا افزایش شدید ولتاژ و نامتعادل شدن ولتاژ فازها می‌تواند عملکرد تجهیزات را مختل کند.

کنترل فاز MRJN-2P وضعیت شبکه را بررسی می‌کند و در صورت تشخیص شرایط خارج از محدوده تعریف‌شده، وضعیت خروجی رله را تغییر می‌دهد تا مدار فرمان بتواند تجهیز موردنظر را از مدار خارج کند.

این دستگاه خودش مستقیماً بارهای سنگین مانند الکتروموتور را قطع و وصل نمی‌کند؛ خروجی آن یک رله ۵ آمپر است که معمولاً در مدار فرمان و در کنار کنتاکتور استفاده می‌شود.

حفاظت در برابر قطع فاز

یکی از وظایف اصلی کنترل فاز، تشخیص قطع شدن هر یک از فازهای شبکه است.

در تجهیزات سه‌فاز، قطع یک فاز می‌تواند باعث عملکرد نامناسب مجموعه شود. MRJN-2P برای تشخیص این وضعیت و اعلام خطا طراحی شده است.

تشخیص جابه‌جایی فازها

این مدل قابلیت تشخیص عدم توالی یا جابه‌جایی فازها را دارد.

این وضعیت روی دستگاه با نشانگر P مشخص می‌شود. این قابلیت در سیستم‌هایی که جهت توالی فاز اهمیت دارد، مانند بسیاری از مدارهای دارای موتور سه‌فاز، کاربرد زیادی دارد.

کنترل افزایش و کاهش ولتاژ

طبق مشخصات رسمی سازنده، MRJN-2P در صورت رسیدن ولتاژ شبکه به حدود ۴۸۰ ولت در حالت افزایش ولتاژ و حدود ۳۰۰ ولت در حالت کاهش ولتاژ، شرایط خطا را تشخیص می‌دهد.

این اعداد مربوط به ورودی سه‌فاز دستگاه هستند و بخشی از عملکرد حفاظتی کنترل فاز را تشکیل می‌دهند.

کنترل عدم تقارن فازها

یکی دیگر از قابلیت‌های این مدل، تشخیص عدم تقارن ولتاژ بین فازهاست.

حساسیت عدم تقارن در بازه ۷ تا ۲۵ درصد قابل تنظیم است. این قابلیت اجازه می‌دهد متناسب با حساسیت تجهیزات و شرایط شبکه، حد تشخیص عدم تعادل فازها تنظیم شود.

تأخیر زمان وصل قابل تنظیم

زمان تأخیر در وصل رله در این مدل از ۲ تا ۲۴۰ ثانیه قابل تنظیم است.

این تأخیر باعث می‌شود پس از بازگشت شرایط شبکه به حالت عادی، خروجی بلافاصله وصل نشود و مدت مشخصی برای اطمینان از پایداری برق سپری شود.

در تجهیزاتی که قطع و وصل مکرر می‌تواند مشکل ایجاد کند، این قابلیت اهمیت بیشتری دارد.

زمان قطع در شرایط خطا

تأخیر زمان قطع عادی دستگاه طبق مشخصات رسمی ۳ ثانیه است.

برای کاهش ولتاژ لحظه‌ای هنگام استارت نیز تأخیر ویژه ۱۰ ثانیه‌ای در نظر گرفته شده است تا افت کوتاه‌مدت ناشی از راه‌اندازی برخی بارها بلافاصله به‌عنوان خطا تشخیص داده نشود.

ولتاژ تغذیه و ورودی

این مدل برای شبکه سه‌فاز با ورودی 300 تا 500 ولت AC، سه فاز، 50 تا 60 هرتز طراحی شده است.

تغذیه خود دستگاه نیز از فاز و نول با محدوده 180 تا 250 ولت AC تأمین می‌شود.

بنابراین MRJN-2P از مدل‌های دارای نول شیوا امواج محسوب می‌شود و هنگام سیم‌بندی باید مدار دقیقاً مطابق نقشه سازنده اجرا شود.

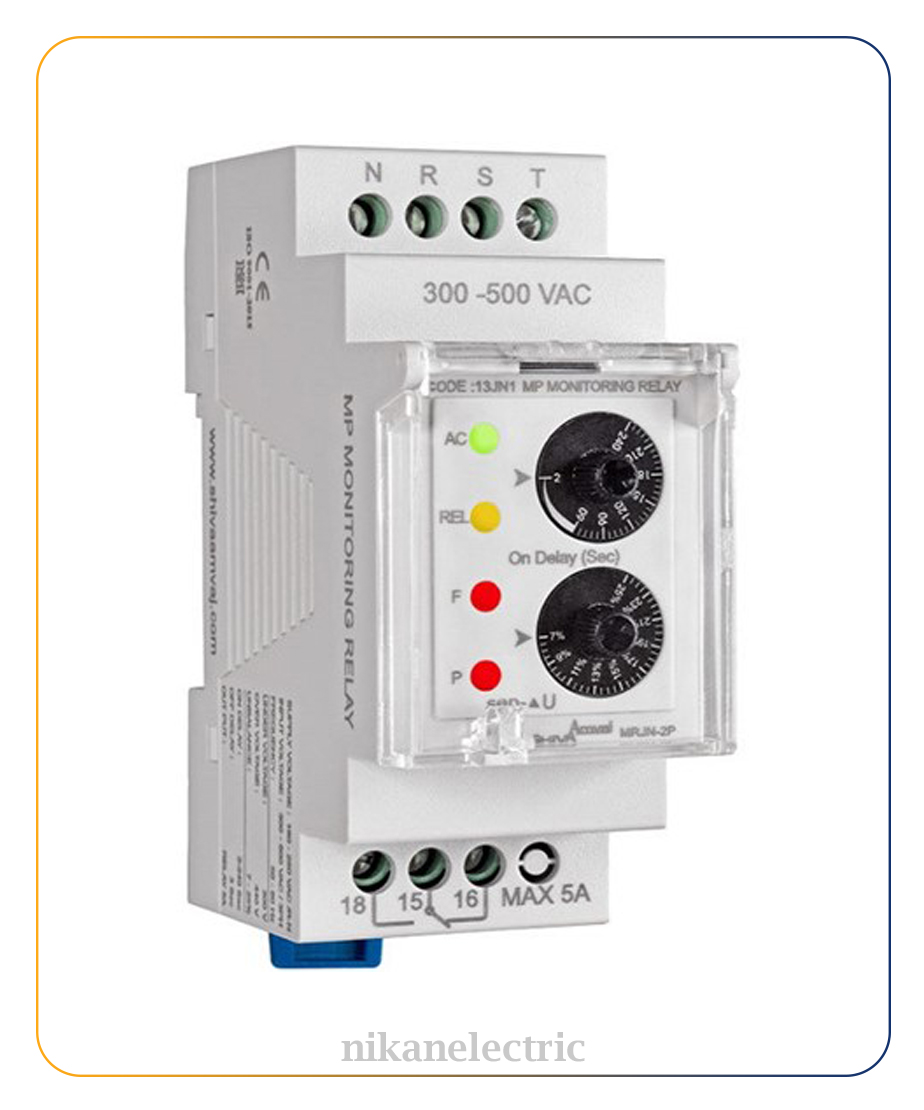

نشانگرهای وضعیت دستگاه

روی کنترل فاز MRJN-2P چهار نشانگر اصلی وجود دارد:

• AC: وجود برق شبکه
• REL: وضعیت وصل خروجی رله
• F: افزایش یا کاهش ولتاژ، عدم تقارن یا قطع فاز
• P: عدم توالی یا جابه‌جایی فازها

همچنین طبق راهنمای سازنده، چشمک‌زدن همه نشانگرها می‌تواند بیانگر جابه‌جایی فاز و نول باشد.

قابلیت پلمپ تنظیمات

یکی از ویژگی‌های این مدل امکان پلمپ بخش تنظیمات دستگاه است.

پس از تنظیم زمان تأخیر و حساسیت عدم تقارن، می‌توان بخش تنظیم را پلمپ کرد تا افراد غیرمسئول نتوانند پارامترهای تنظیم‌شده را به‌سادگی تغییر دهند.

این ویژگی برای تابلوهای صنعتی و محیط‌هایی که تنظیمات حفاظتی باید ثابت باقی بمانند کاربردی است.

ابعاد کوچک برای نصب در تابلو

ابعاد دستگاه حدود 65 × 90 × 36 میلی‌متر و وزن آن حدود 95 گرم است.

این ابعاد نسبتاً کوچک باعث شده MRJN-2P فضای زیادی داخل تابلو اشغال نکند و برای پروژه‌هایی که محدودیت فضای تابلو دارند مناسب باشد.

درجه حفاظت IP30

درجه حفاظت این محصول IP30 است.

بنابراین محصول برای نصب داخل تابلو و محیط‌های حفاظت‌شده طراحی شده و نباید آن را به‌عنوان تجهیز ضدآب یا مناسب نصب مستقیم در فضای باز در نظر گرفت.

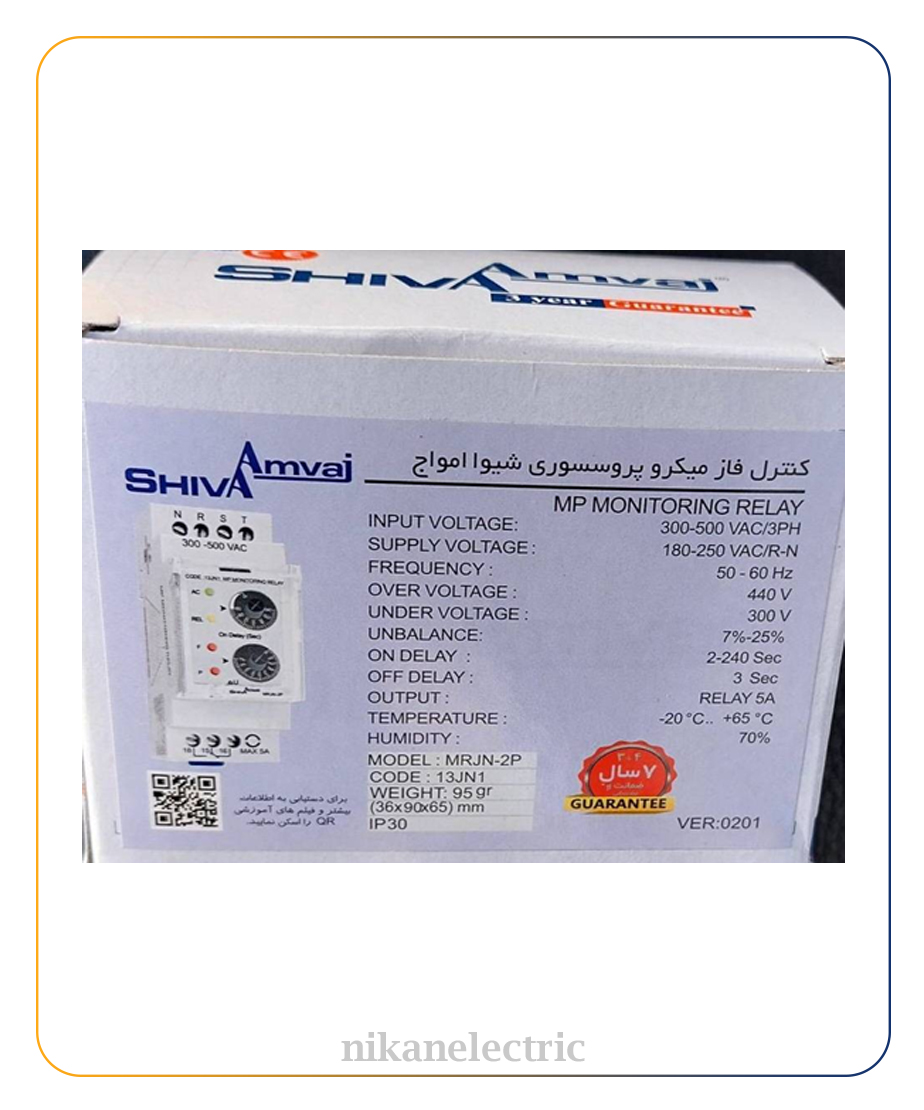

مشخصات فنی کنترل فاز میکروپروسسوری شیوا امواج MRJN-2P

مشخصات	مقدار
برند	شیوا امواج
مدل	MRJN-2P
کد محصول	13JN1
نوع محصول	کنترل فاز میکروپروسسوری
شبکه ورودی	سه‌فاز
ولتاژ ورودی	300 تا 500VAC
تغذیه دستگاه	180 تا 250VAC، فاز و نول
فرکانس	50 تا 60Hz
تأخیر وصل	2 تا 240 ثانیه
تأخیر قطع	3 ثانیه
تأخیر افت ولتاژ هنگام استارت	10 ثانیه
آستانه افزایش ولتاژ	480V
آستانه کاهش ولتاژ	300V
عدم تقارن قابل تنظیم	7 تا 25٪
خروجی	رله 5A
درجه حفاظت	IP30
دمای کاری	20- تا 65+ درجه سانتی‌گراد
رطوبت کاری	تا 70٪
ابعاد	65 × 90 × 36 میلی‌متر
وزن	حدود 95 گرم

مشخصات فوق مطابق اطلاعات رسمی سازنده برای مدل MRJN-2P است.

کنترل فاز برای چه تجهیزاتی مناسب است؟

این محصول بیشتر در سیستم‌های سه‌فاز و مدارهای فرمان استفاده می‌شود، از جمله:

• تابلو برق صنعتی
• مدار فرمان الکتروموتور
• پمپ‌های سه‌فاز
• کمپرسورها
• تجهیزات کارگاهی
• تابلوهای تأسیسات
• سیستم‌های صنعتی و تجاری سه‌فاز

نوع حفاظت نهایی باید براساس طراحی تابلو و مشخصات بار تعیین شود.

آیا کنترل فاز مستقیماً موتور را قطع می‌کند؟

معمولاً خیر.

خروجی MRJN-2P یک رله ۵ آمپر است و در اغلب مدارها این خروجی در مدار فرمان کنتاکتور استفاده می‌شود.

بنابراین برای موتور یا بار قدرت، باید مدار حفاظتی و کنتاکتور متناسب با توان مصرف‌کننده طراحی شود.

تفاوت کنترل فاز با کنترل بار چیست؟

کنترل فاز بیشتر وضعیت ولتاژ و فازهای شبکه را بررسی می‌کند؛ از جمله قطع فاز، توالی، افزایش و کاهش ولتاژ و عدم تقارن.

کنترل بار برای پایش جریان مصرفی بار و تشخیص مواردی مانند اضافه‌بار یا کم‌باری استفاده می‌شود.

در بعضی سیستم‌های موتوری، برای حفاظت کامل‌تر ممکن است هر دو تجهیز در کنار یکدیگر استفاده شوند.

خرید کنترل فاز میکروپروسسوری شیوا امواج

اگر برای تابلو برق سه‌فاز به تجهیزی برای پایش قطع فاز، جابه‌جایی فاز، افزایش و کاهش ولتاژ و عدم تقارن شبکه نیاز دارید، کنترل فاز میکروپروسسوری شیوا امواج مدل MRJN-2P یکی از گزینه‌های تخصصی این دسته است.

قبل از نصب، نقشه سیم‌بندی سازنده و مشخصات مدار فرمان تابلو باید بررسی شود.
